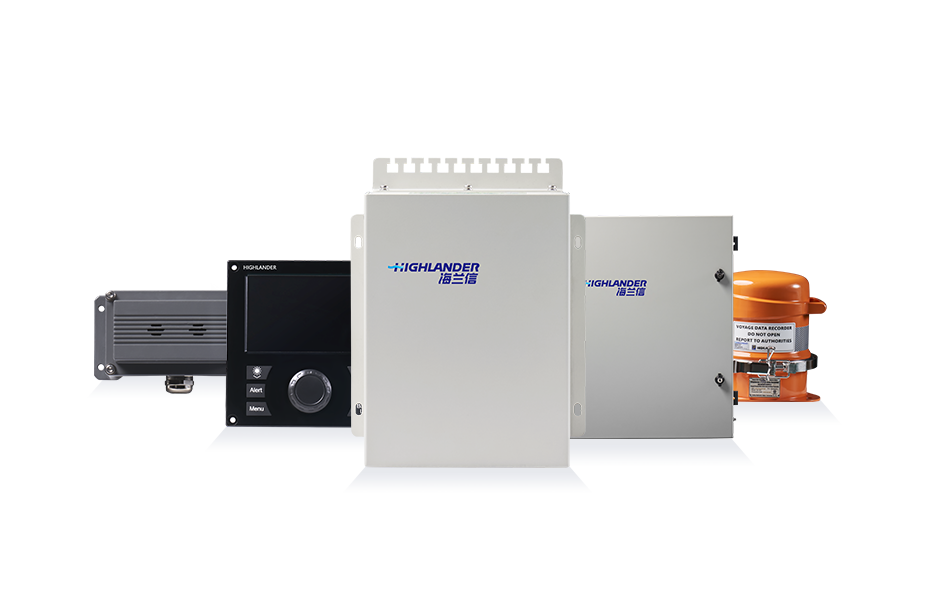

船载航行记录仪 VDR700-海兰信

产品概述

依托VDR的数据功能优势，接入更多数据，提升信息化水平，助力智能化。

减少智能化系统重复布线，降低建造、服务成本。

大容量存储，除标准的固定式、浮动式和长期存储单元外，可提供船端最大4TB扩展存储空间或云端存储空间。

具备数据分发及远程数据下载功能，为船东实现远程监控和数据再应用提供支持。

VDR700具备远程配置和OTA升级功能，及时更新软件，服务人员可实现远程软件升级，进行及时的技术支持，降低服务成本。

支持远程数据下载及数字化自动检测流程，不必登船可获取VDR数据，可缩减APT检验时间，降低使用和服务成本。

接入全船相关报警管理信息，回传岸端进行船舶远程健康监控，辅助进行设备健康监控和管理。

可获取船舶运行信息，实现船岸信息对称，随时可在岸端重构历史过程，简化船舶设备及运行远程管理过程，降低管理成本。

产品特点

合规

IMO A.861(20)、MSC.333(90)/MSC.163(78)、MSC.493(104)/MSC.494(104)、 IEC61996-1:2021/IEC 61996-2、MSC.302(87)和IEC 60945等标准要求，符合最新规范的VDR基本功能

可靠

采用工业级芯片、嵌入式软硬件技术、低功耗无风扇设计，进行严格的出厂测试，遍布全球的服务网点，周到及时服务

高效

兼容其他型号VDR安装和布线方式，快速替换，配置文件可通过U盘导入导出，节省安装和服务成本，更灵活的配置可满足多种需求

智能

强大的数据处理能力，可采集4K图像，接入AMS、船舶电子监控及机舱管理系统获取更多船舶信息

自主

20多年VDR产品生产销售经验，具有自主知识产权，产品生命周期长，可降低全寿命周期使用成本

增值

可扩展数据采集单元和远程管理模块，实现船舶数据集成平台功能

主要功能

数据集成平台

依托 VDR 的数据功能优势，接入更多数据，提升信息化水平，助力智能化。

减少智能化系统重复布线，降低建造、服务成本。

大容量存储，除标准的固定式、浮动式和长期存储单元外，可提供船端最大 4TB 扩展存储空间或云端存储空间。

具备数据分发及远程数据下载功能，为船东实现远程监控和数据再应用提供支持。

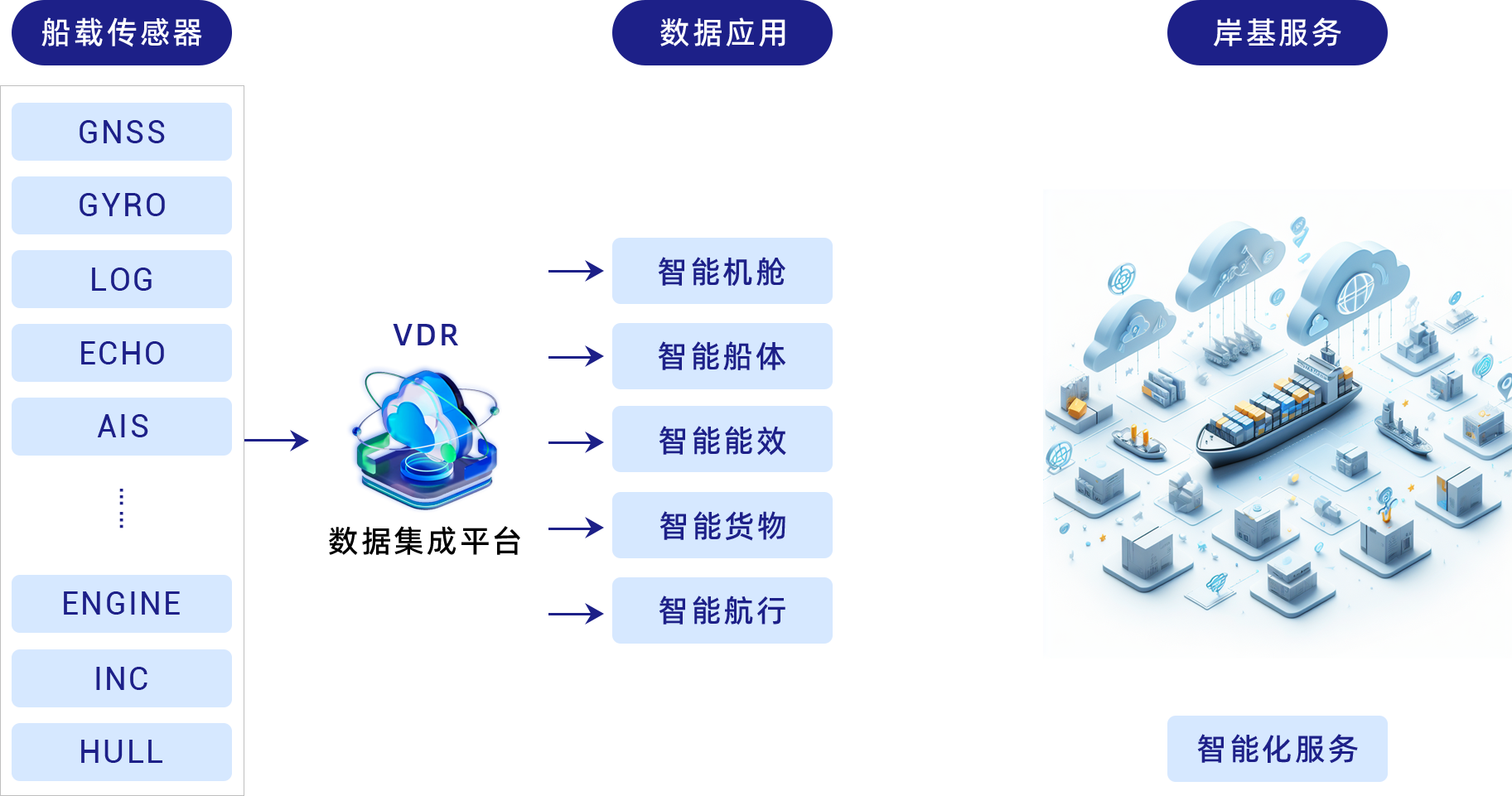

航行无忧数据无阻

依托 VDR 的数据功能优势，接入更多数据，提升信息化水平，助力智能化。

减少智能化系统重复布线，降低建造、服务成本。

大容量存储，除标准的固定式、浮动式和长期存储单元外，可提供船端最大 4TB 扩展存储空间或云端存储空间。

具备数据分发及远程数据下载功能，为船东实现远程监控和数据再应用提供支持。

数据集成平台

航行无忧数据无阻

技术参数

主机单元 MU700

数据采集单元 DAU700

室内 / 外麦克风 MIC600/610

自浮存储单元 FFC600A

固定存储单元 PDC600

操作显示单元 OPU700

可选配

高清图像采集单元 VAU700

VGA 图像采集单元 VAU600

扩展数据采集单元

远程管理单元 RMU700

主机单元 MU700

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

数据采集单元 DAU700

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

室内 / 外麦克风 MIC600/610

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

自浮存储单元 FFC600A

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

固定存储单元 PDC600

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

操作显示单元 OPU700

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

高清图像采集单元 VAU700

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

VGA 图像采集单元 VAU600

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

扩展数据采集单元

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

远程管理单元 RMU700

电源 AC100V~240V电源，功耗不大于50W	供电 8路MIC，4路VHF	串口采集 24路 IEC61162-1/2串行数据采集，4800kbps ～ 38400 kbps免配置自适应波特率
网口扩展 10个千兆LAN接口（可用）	长时存储内置长期存储，至少记录720小时数据	外设接口 2个USB接口
断电续录内置24V电池，满足主电源中断后2小时记录要求

产品配置

标配

主机单元 MU700	数据采集单元 DAU700	室内 / 外麦克风 MIC600/610
自浮存储单元 FFC600A	固定存储单元 PDC600	操作显示单元 OPU700

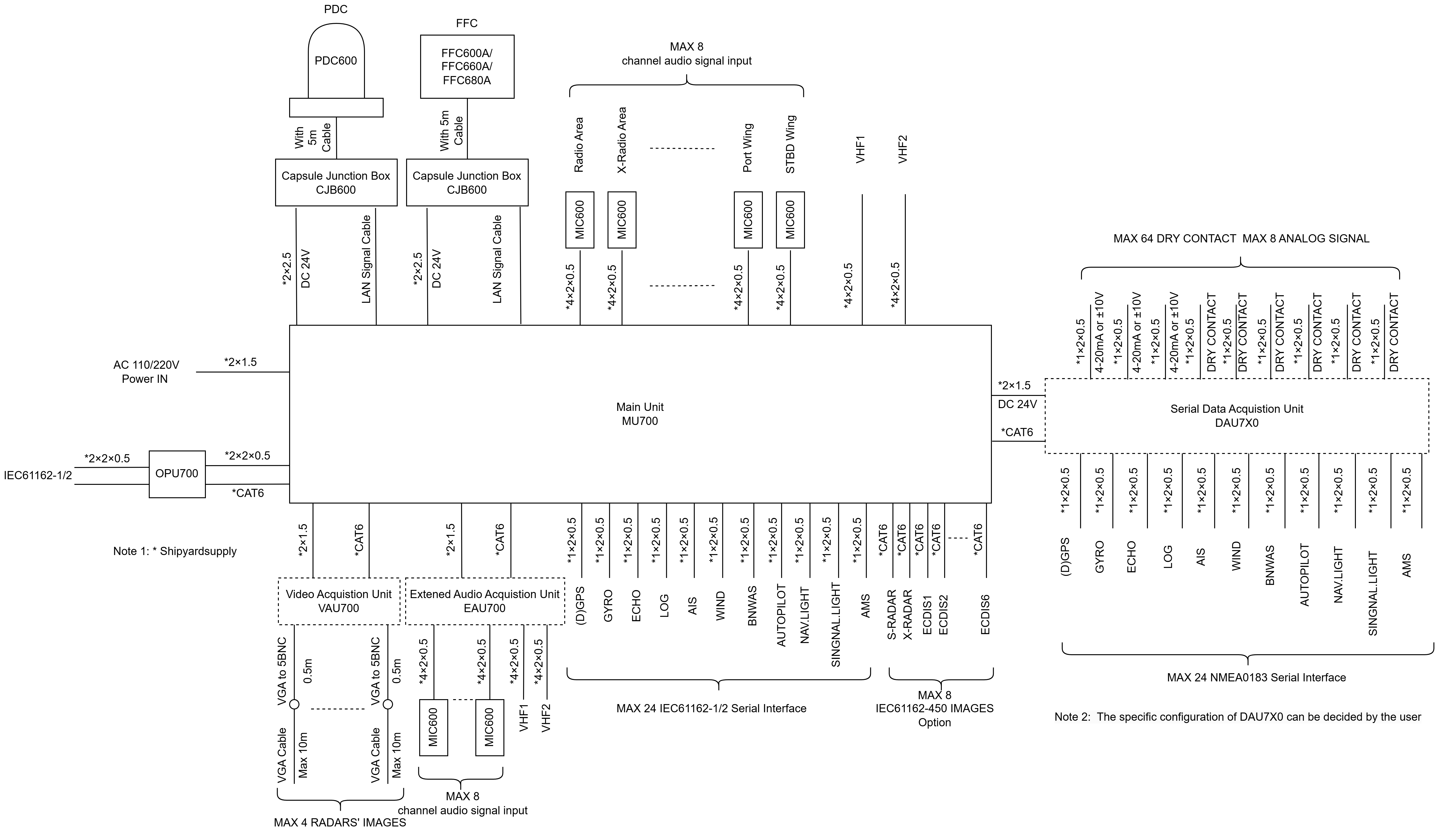

产品系统图
