产品概述

依托VDR的数据功能优势，接入更多数据，提升信息化水平，助力智能化。

减少智能化系统重复布线，降低建造、服务成本。

大容量存储，除标准的固定式、浮动式和长期存储单元外，可提供船端最大4TB扩展存储空间或云端存储空间。

具备数据分发及远程数据下载功能，为船东实现远程监控和数据再应用提供支持。

产品特点

合规

IMO A.861(20), MSC.333(90) / MSC.163(78), MSC.493(104) / MSC.494(104), IEC 61996-1:2021 / IEC 61996-2, MSC.302(87) and IEC 60945 等标准要求，符合最新规范的VDR基本功能。

可靠

采用工业级芯片、嵌入式软硬件技术、低功耗无风扇设计，进行严格的出厂测试，遍布全球的服务网点，周到及时服务。

高效

兼容其他型号VDR安装和布线方式，快速替换，配置文件可通过U盘导入导出，节省安装和服务成本，更灵活的配置可满足多种需求。

智能

强大的数据处理能力，可采集4K图像，接入AMS、船舶电子监控及机舱管理系统获取更多船舶信息。

自主

20多年VDR产品生产销售经验，具有自主知识产权，产品生命周期长，可降低全寿命周期使用成本。

增值

可扩展数据采集单元和远程管理模块，实现船舶数据集成平台功能。

产品配置

主机单元MU700

AC100V~240V电源,功耗不大于50W	8路MIC,4路VHF	24路IEC 61162-1/2串行数据采集，4800kbps~38400 kbps免配置自适应波特率
10个千兆LAN接口(可用)	内置长期存储，至少记录720小时数据	2个USB接口
内置24V电池，满足主电源中断后2小时记录要求

数据采集单元 DAU700

64路开关量输入

可选配8路模拟量，可配置为±10V或0-20mA输入

室内/外麦克风MIC600/610

集成麦克风自检功能

响应频率100Hz~8KHz

自浮存储单元FFC600A

储存时间:不少于48小时	满足IEC 61996对存储体的特殊要求	EPIRB 满足IEC 61097-2, MSC.494(104)/MSC.493(104),IMO A.810(19)和ITU-RM633-3:2004 的要求
水下10米至少5分钟水密封	在任何海水中均能漂浮，在平静的海水中可直立漂浮	从20米的高度跌入海水无损坏

固定存储单元PDC600

储存时间:不少于48小时

满足IEC 61996对存储体的特殊要求

操作显示单元OPU700

800x480分辨率、触摸液晶屏

显示故障及报警、人机界面友好

可选配高清图像采集单元VAU700

最多4路DVI/HDMI图像数据

最高分辨率:3840x2160x60Hz

可选配【扩展数据采集单元】 SI串行输入，AI模拟输入，DI开关输入

DAU710: 8 SI，64 DI	DAU720: 8 SI,8 AI，64 DI	DAU730: 16 SI，64 DI
DAU740: 8 SI，8 AI

可选配VGA图像采集单元VAU600

最多4路VGA图像数据

最高分辨率1920x1200x60Hz

可选配远程管理单元RMU700

2路千兆以太网接口

6路RS485接口，2路USB接口

可选512GB,1TB,2TB,4TB存储空间

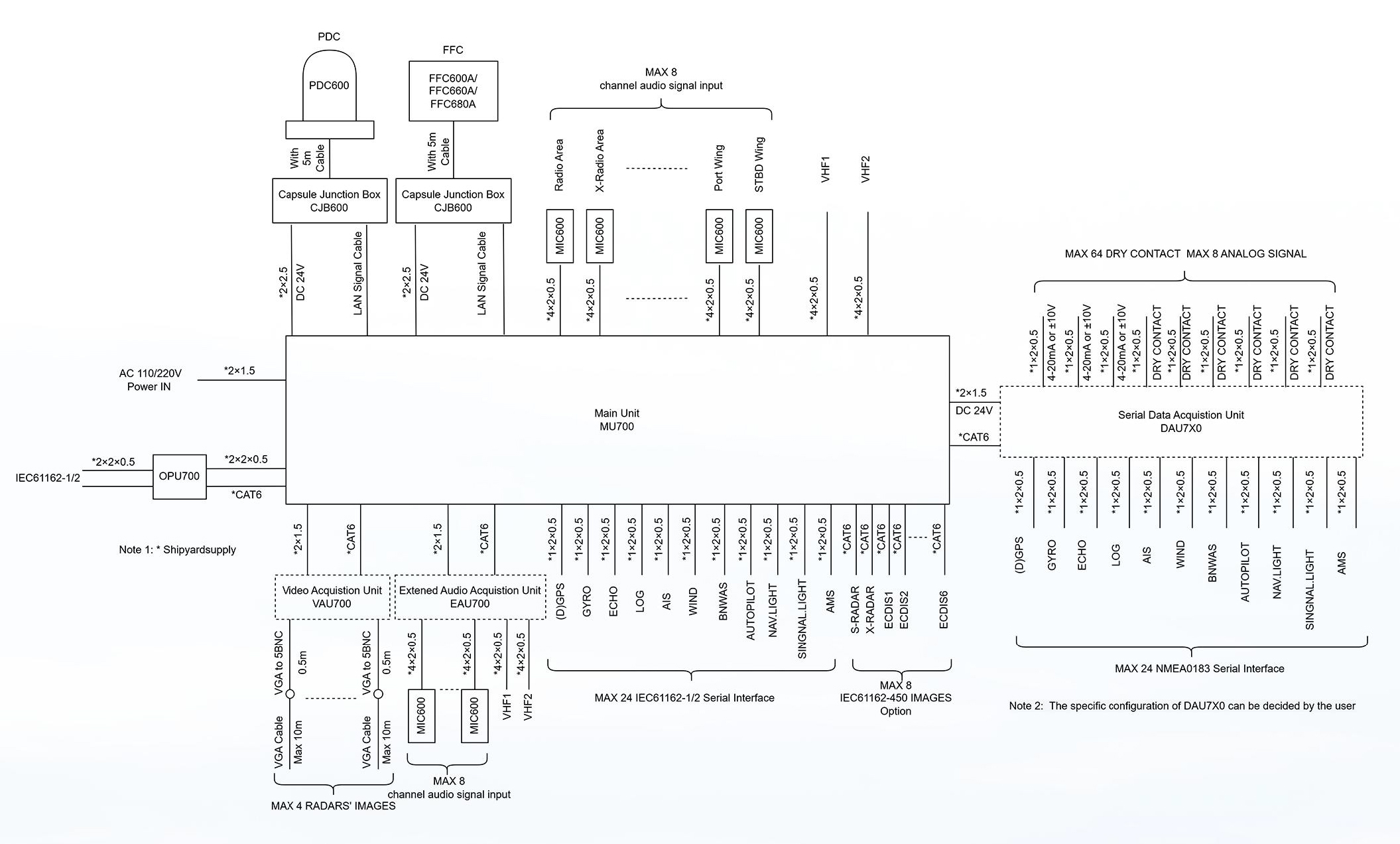

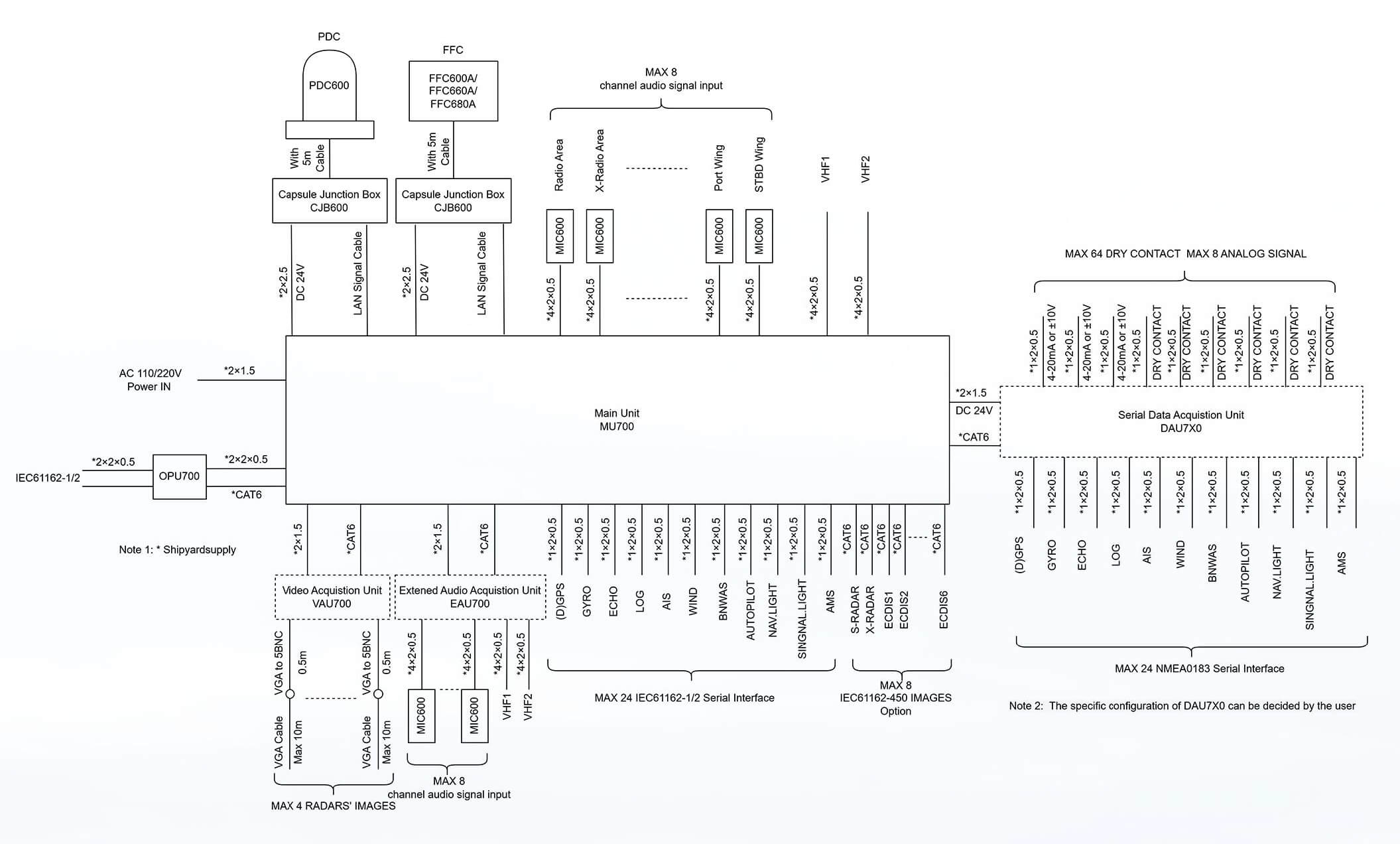

产品系统图

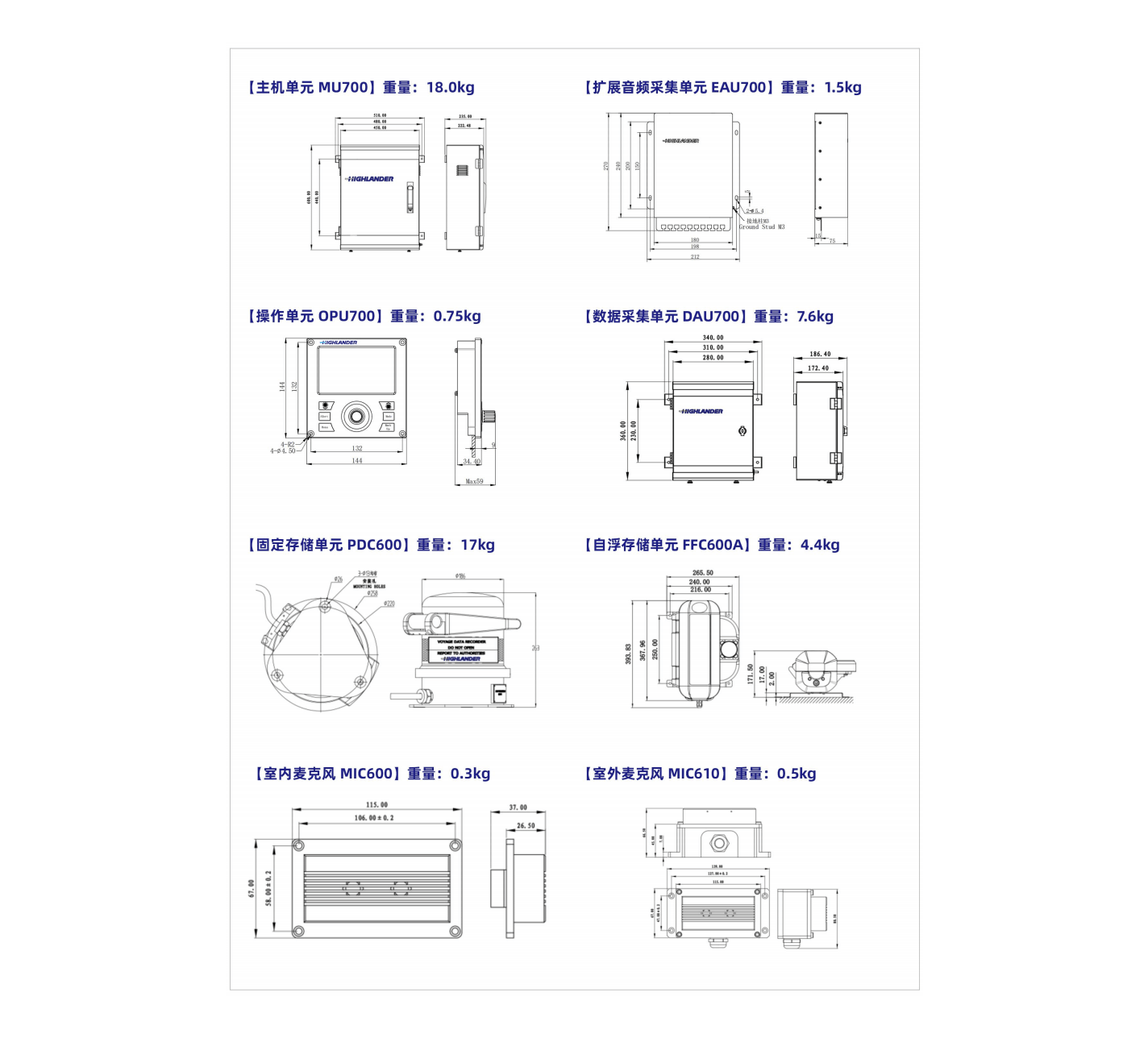

尺寸图
