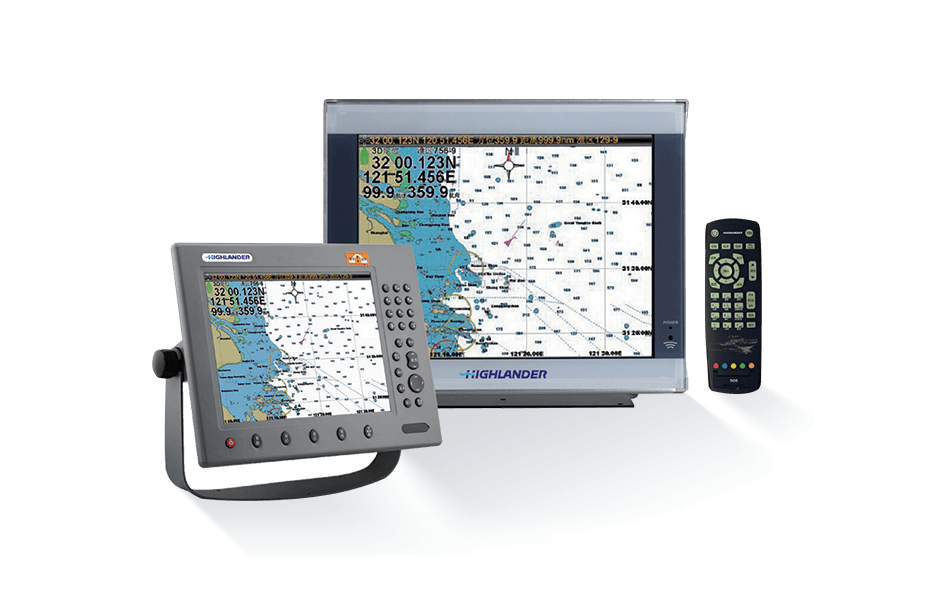

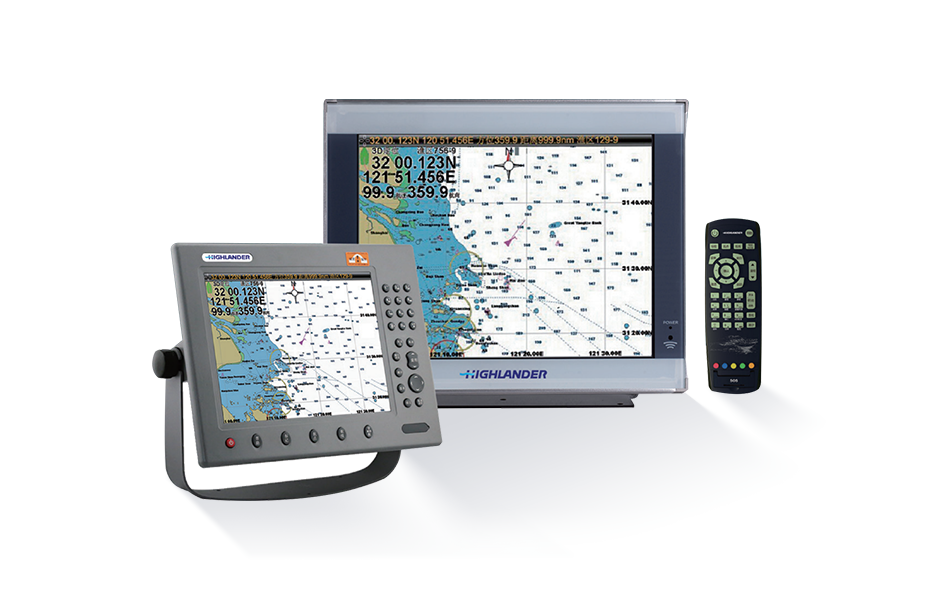

HLD-AS 100 B级自动识别系统-海兰信

产品概述

该设备是一款集GPS导航、海图显示、潮汐查询、罗盘指示及AIS避碰于一体的船载导航终端，采用航速航向高度稳定技术和FLASH快速启动技术，运行稳定、启动迅速。产品支持AIS无线网络接入，可外接测深、探鱼及无线网位仪等设备，并配备专业真彩TFT液晶屏，适应强光及夜间航行环境。设备具备SD卡快速升级能力，通过CCS船用认证及渔业船舶检验认证，符合AIS Class-B船载设备标准。

产品特点

航速航向高度稳定技术

采用先进航速航向高度稳定技术

多功能一体化集成

GPS、海图、潮汐、罗盘等功能，内置AIS避碰系统，可接驳超声波测深、探鱼及无线网位仪；直接FLASH快速启动技术，性能稳定

免布线AIS无缝接入

加电后自主接入AIS无线网络，T9数字键盘及快捷功能键，支持拼音及笔画汉字输入，使用方便

全天候真彩TFT液晶屏

宇航级全天候专业级真彩TFT液晶，适合阳光下及夜间航行使用

SD卡外扩升级

具有外部SD卡快速升级接口，全面支持程序、海图及扩展功能升级

CCS/IEC双证合规

中国船级社(CCS)船用认证(Class-B级);符合AIS Class-B船载设备标准(IEC 62287-1)

渔业船舶检验认证

中华人民共和国渔业船舶检验认证

技术参数

HLD-AS 100（8"）配置

HLD-AS 100（10"）配置

HLD-AS 100（12"）配置

HLD-AS 100（15"）配置

HLD-AS 100（8"）配置

电压范围： DC 24V（12-40V）	功耗： ≤20W	电源：高性能全隔离PWM控制稳压宽电源
防水等级： IP45	屏幕类型： 8" TFT LCD	分辨率： 800x600
语言：简体中文，繁体中文，英语	定位精度： ≤15m	调制方式： GMSK
数据容量：航点：≥10000；标记：≥20000；航线：≥200条；航迹：≥800条	数据显示：本船经纬度、渔区、航向、航点、航线导航数据、日期和时间信息	其他功能：潮汐表、罗盘画面、AIS显示及报警、AIS短消息、船队管理
接收类型： Gps/Glonass/Galileo/Beidou，支持WAAS/EGNOS/MSAS/GAGAN	接收通道： Gps：1575.42MHz（L1）；北斗：1561.098MHz（L）	定位时间：冷启动：≤45s；热启动：<3s
输入/输出： Gps/Beidou，罗经，自动舵，AIS	SD数据卡：支持程序、海图、数据导入导出及航迹自动存储	AIS频率： AIS 1：87B/161.975MHz；AIS 2：88B/162.025MHz
带宽： 25KHz	输出功率： 2W

HLD-AS 100（10"）配置

电压范围： DC 24V（12-40V）	功耗： ≤20W	电源：高性能全隔离PWM控制稳压宽电源
防水等级： IP45	屏幕类型： 10" TFT LCD	分辨率： 800x600
语言：简体中文，繁体中文，英语	定位精度： ≤15m	调制方式： GMSK
数据容量：航点：≥10000；标记：≥20000；航线：≥200条；航迹：≥800条	数据显示：本船经纬度、渔区、航向、航点、航线导航数据、日期和时间信息	其他功能：潮汐表、罗盘画面、AIS显示及报警、AIS短消息、船队管理
接收类型： Gps/Glonass/Galileo/Beidou，支持WAAS/EGNOS/MSAS/GAGAN	接收通道： Gps：1575.42MHz（L1）；北斗：1561.098MHz（L）	定位时间：冷启动：≤45s；热启动：<3s
输入/输出： Gps/Beidou，罗经，自动舵，AIS	SD数据卡：支持程序、海图、数据导入导出及航迹自动存储	AIS频率： AIS 1：87B/161.975MHz；AIS 2：88B/162.025MHz
带宽： 25KHz	输出功率： 2W

HLD-AS 100（12"）配置

电压范围： DC 24V（12-40V）	功耗： ≤20W	电源：高性能全隔离PWM控制稳压宽电源
防水等级： IP45	屏幕类型： 12" TFT LCD	分辨率： 800x600
语言：简体中文，繁体中文，英语	定位精度： ≤15m	调制方式： GMSK
数据容量：航点：≥10000；标记：≥20000；航线：≥200条；航迹：≥800条	数据显示：本船经纬度、渔区、航向、航点、航线导航数据、日期和时间信息	其他功能：潮汐表、罗盘画面、AIS显示及报警、AIS短消息、船队管理
接收类型： Gps/Glonass/Galileo/Beidou，支持WAAS/EGNOS/MSAS/GAGAN	接收通道： Gps：1575.42MHz（L1）；北斗：1561.098MHz（L）	定位时间：冷启动：≤45s；热启动：<3s
输入/输出： Gps/Beidou，罗经，自动舵，AIS	SD数据卡：支持程序、海图、数据导入导出及航迹自动存储	AIS频率： AIS 1：87B/161.975MHz；AIS 2：88B/162.025MHz
带宽： 25KHz	输出功率： 2W

HLD-AS 100（15"）配置

电压范围： DC 24V（12-40V）	功耗： ≤20W	电源：高性能全隔离PWM控制稳压宽电源
防水等级： IP45	屏幕类型： 15" TFT LCD	分辨率： 1024x768
语言：简体中文，繁体中文，英语	定位精度： ≤15m	调制方式： GMSK
数据容量：航点：≥10000；标记：≥20000；航线：≥200条；航迹：≥800条	数据显示：本船经纬度、渔区、航向、航点、航线导航数据、日期和时间信息	其他功能：潮汐表、罗盘画面、AIS显示及报警、AIS短消息、船队管理
接收类型： Gps/Glonass/Galileo/Beidou，支持WAAS/EGNOS/MSAS/GAGAN	接收通道： Gps：1575.42MHz（L1）；北斗：1561.098MHz（L）	定位时间：冷启动：≤45s；热启动：<3s
输入/输出： Gps/Beidou，罗经，自动舵，AIS	SD数据卡：支持程序、海图、数据导入导出及航迹自动存储	AIS频率： AIS 1：87B/161.975MHz；AIS 2：88B/162.025MHz
带宽： 25KHz	输出功率： 2W

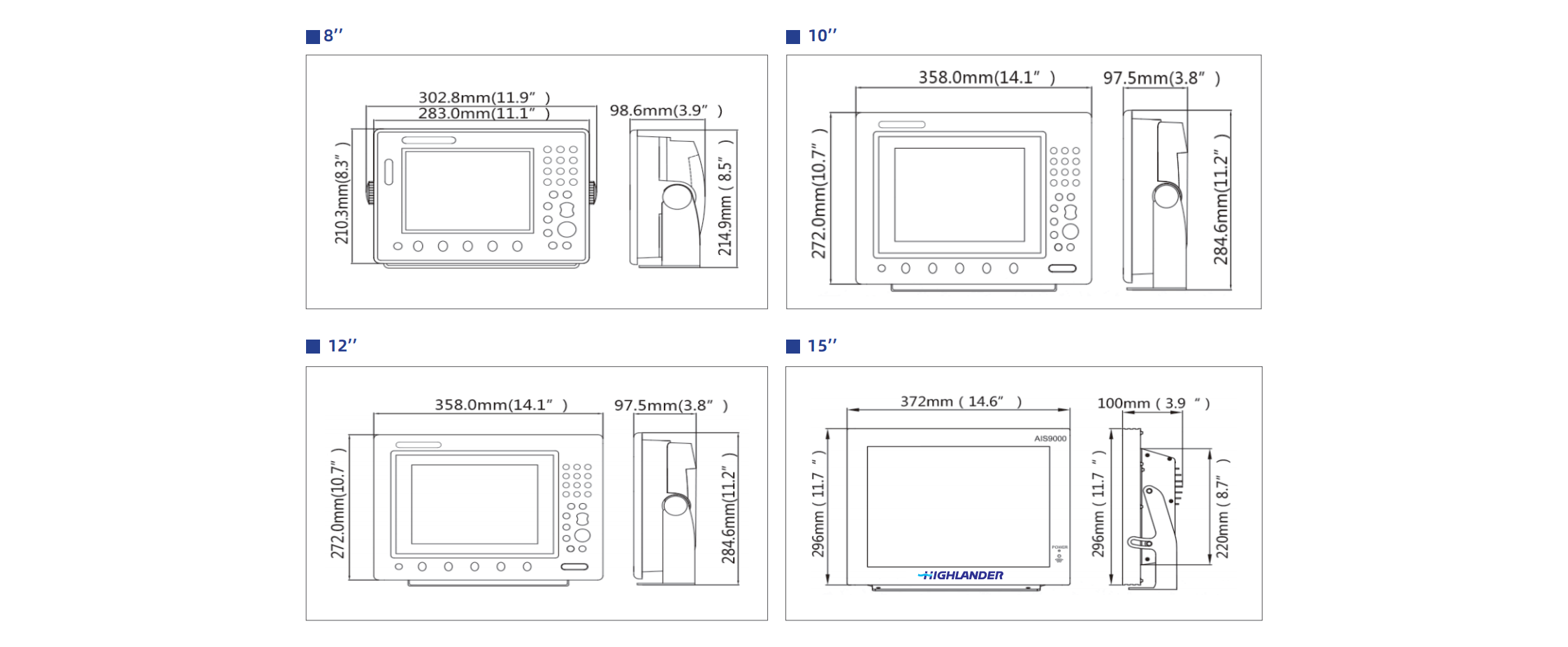

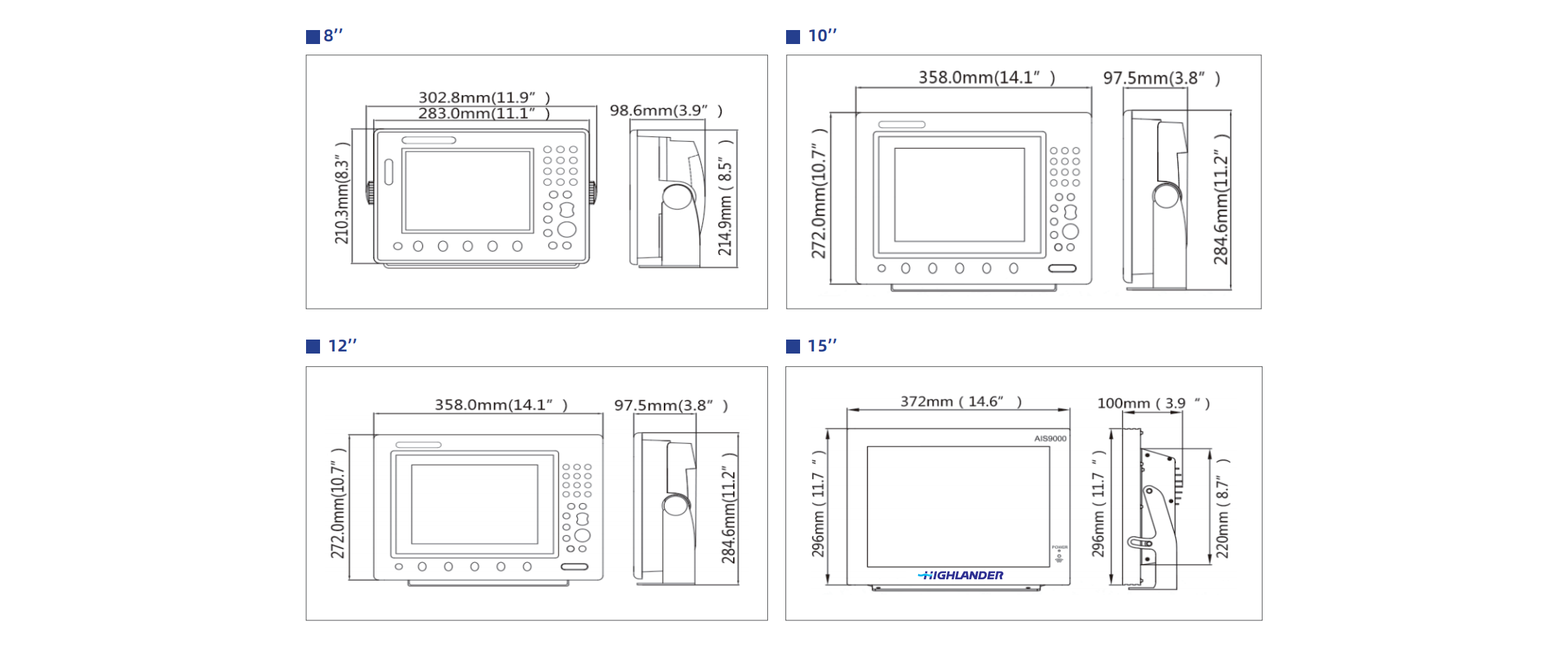

尺寸图
