电子海图显示与信息系统 HLD-ECDIS 600-海兰信

产品概述

HLD-ECDIS 600是海兰信独立自主开发的一款电子海图显示与信息系统。该产品专门为"无纸化航行"而设计，满足IMO规范和最新IEC标准要求，已通过中国船级社CCS型式认可和挪威船级社DNV-GL的欧盟(EC)MED(B+D)认可。系统软件经过实船使用验证，使用方便，稳定可靠。产品具有支持中/英文切换、海图数据在线更新、雷达图形叠加、气象叠加、航线生成和优化、航迹控制等功能。该系统可以组成双工作站的方式工作，同样也可以作为INS一部分使用。

产品特点

中/英文切换

提供中/英文切换功能，中文界面显示更友好。

航迹控制

可与自动舵相连，通过操舵控制使船舶在计划航线上航行，驾驶员不用再做频繁地偏航调整。

海图数据在线更新

提供本地海图数据手动更新，支持海图数据在线更新，通过安装在船端的海图软件客户端，远程访问数据库，下载海图数据并完成更新。

气象导航

支持风、浪以及洋流等气象数据的加载和显示，可根据出发港和目的港，生成可航行航线，并根据气象和优化指标(时间最短、距离最短、最节能等)优化航线，同时可为船东提供中国和法国的海洋气象预报数据，辅助船员决策导航航线。

航行通告信息管理

实时接收和显示航行通告信息，提供通告信息过滤等操作。对于特殊通告信息，如沉船和禁航区，可根据航行通告信息中的位置信息将沉船和禁航区绘制在电子海图区域。

雷达图像和ARPA目标叠加

可通过网络叠加海兰信雷达的雷达图像和ARPA目标。对市场上其它主流品牌的雷达图像，可通过雷达信号处理卡进行叠加，而ARPA目标可通过TTD或TTM语句叠加。

完善的培训系统

为满足最新 STCW 公约要求，可在海兰信办事处和工程代理处参加培训，也可在授权的船东培训中心参加培训，还可通过海兰信在线教育系统 (http://ecdis600.highlander.com.cn/) 进行培训。

海图数据显示

支持 IHO S-57、S-63 格式电子海图，支持墨卡托投影和极地球面投影，满足85°以上高纬度极地航区显示，同时可为船东提供 UKHO AVCS、PRIMAR、中国海军航保部、中国海事局、中国长江航道局、俄罗斯水道测量局等发行的官方海图数据，数据覆盖可达全球。

人机操作界面友好

采用左边栏集中操作键、左边栏集中信息栏、易识别的图形化操作键、一键到位式操作、简洁的任务窗口、右上角自动隐藏控制窗等设计，使得系统易懂易用。

技术参数

系统技术参数

处理单元技术参数

人机交互单元

系统技术参数

产品标准：

IMO MSC.232 (82):2006, IEC 61174:2015

显示单元：

从19英寸到27英寸共3种型号可供选择

操作系统：

Windows 7 (EN)

接口：

Input: 串口或网络本船传感器/ENC电子海图/PERMIT许可/UPDATE 海图更新/外部报警

Output:串口或网络 INS综合导航系统/BAM报警管理/TCS航迹控制系统

电源：

115-230 VAC and 24 VDC INPUT, 300W

UPS：

115-230 VAC INPUT,1 KVA

工作环境：

IEC 60945

温度：

-15°Cto+55°C

处理单元技术参数

处理器： Intel® Core™	内存： DDR3, 8GB	存储： SSD硬盘250GB
尺寸(LxWxH)： HLD-MCU770:293x194x160mm	工作温度： -15~55°C	存储温度： -20~60°C
电源： 18~36 VDC IN	功耗：＜100W	符合标准： IEC 60945
重量(约)： HLD-MCU770:5.6kg

人机交互单元

安装方式：

桌面式/嵌入式

重量(约)：

2.5kg

符合标准：

IEC 60945

产品配置

标配

主控单元HLD-MCU770	显示单元(24')HLD-DU134	海图软件及加密狗ECDIS600(M)
人机交互单元HLD-IU600	随机文档	电源单元HLD-PCU600
海图数据U盘

选配

琴台式支架HLD-SM 200	桌面式支架HLD-DM 200	串口服务器HLD-SPS100
网络交换机及网线	海图数据U盘	VDR接口单元(仅HLD-VDR600不需要)
UPS电源	雷达图像卡	TCS接口
显示单元 HLD-DU162 19" HLD-DU163 24" HLD-DU165 27" HLD-DU134 24" HLD-DU138 27"

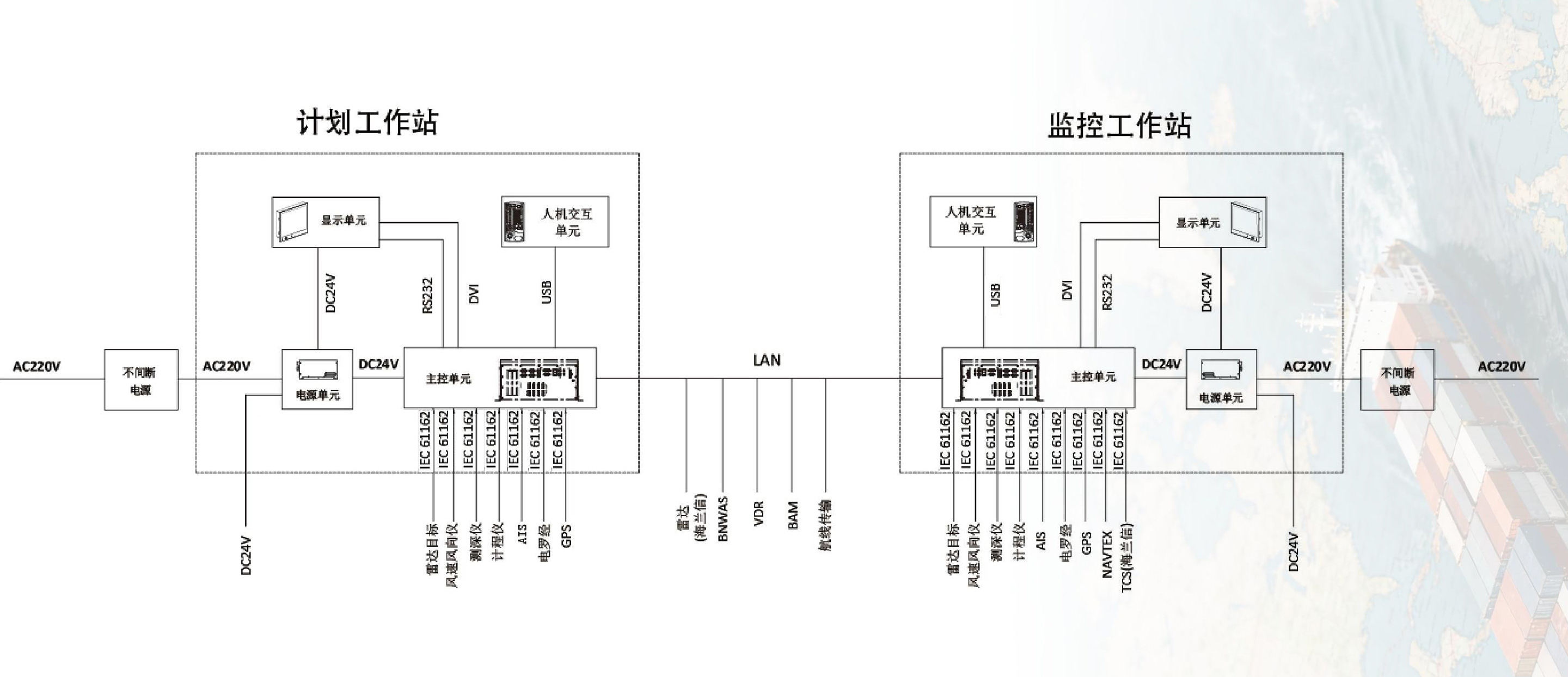

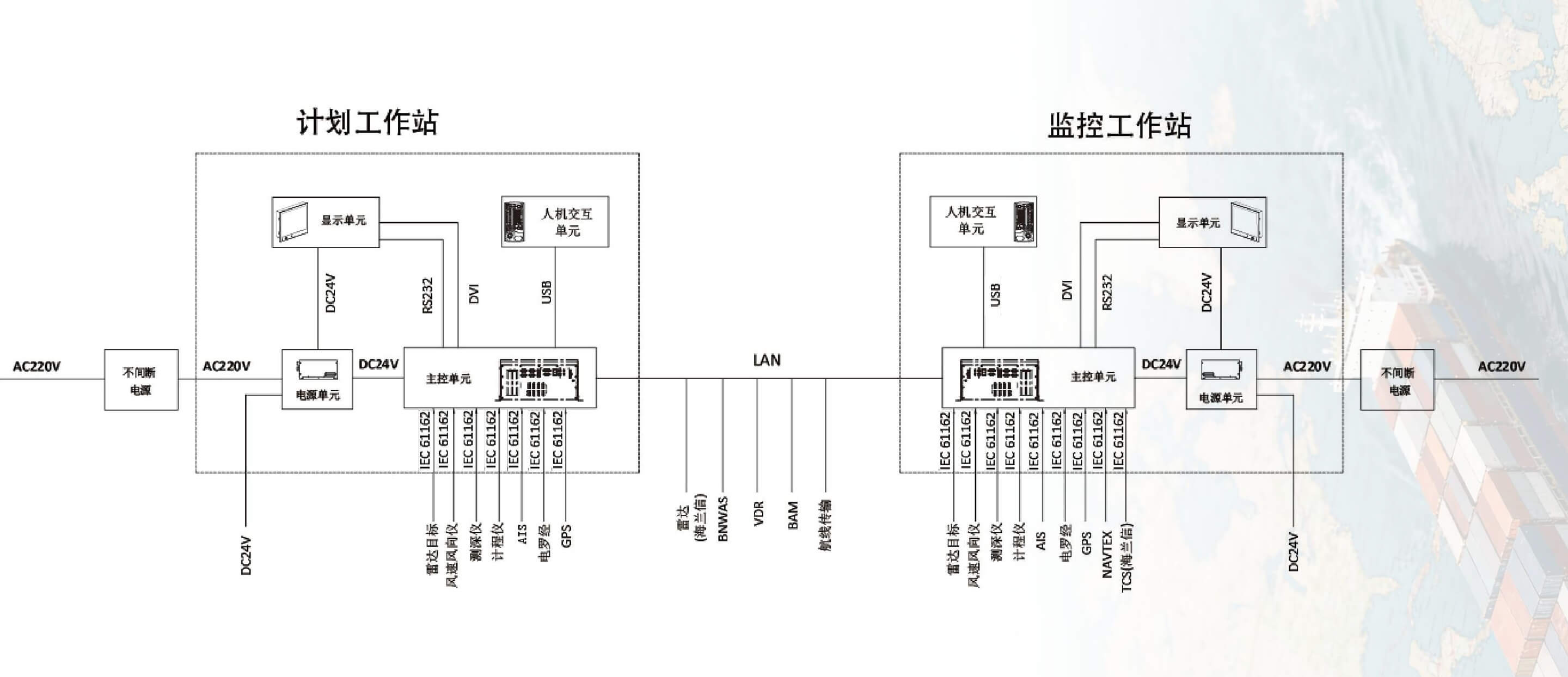

产品系统图

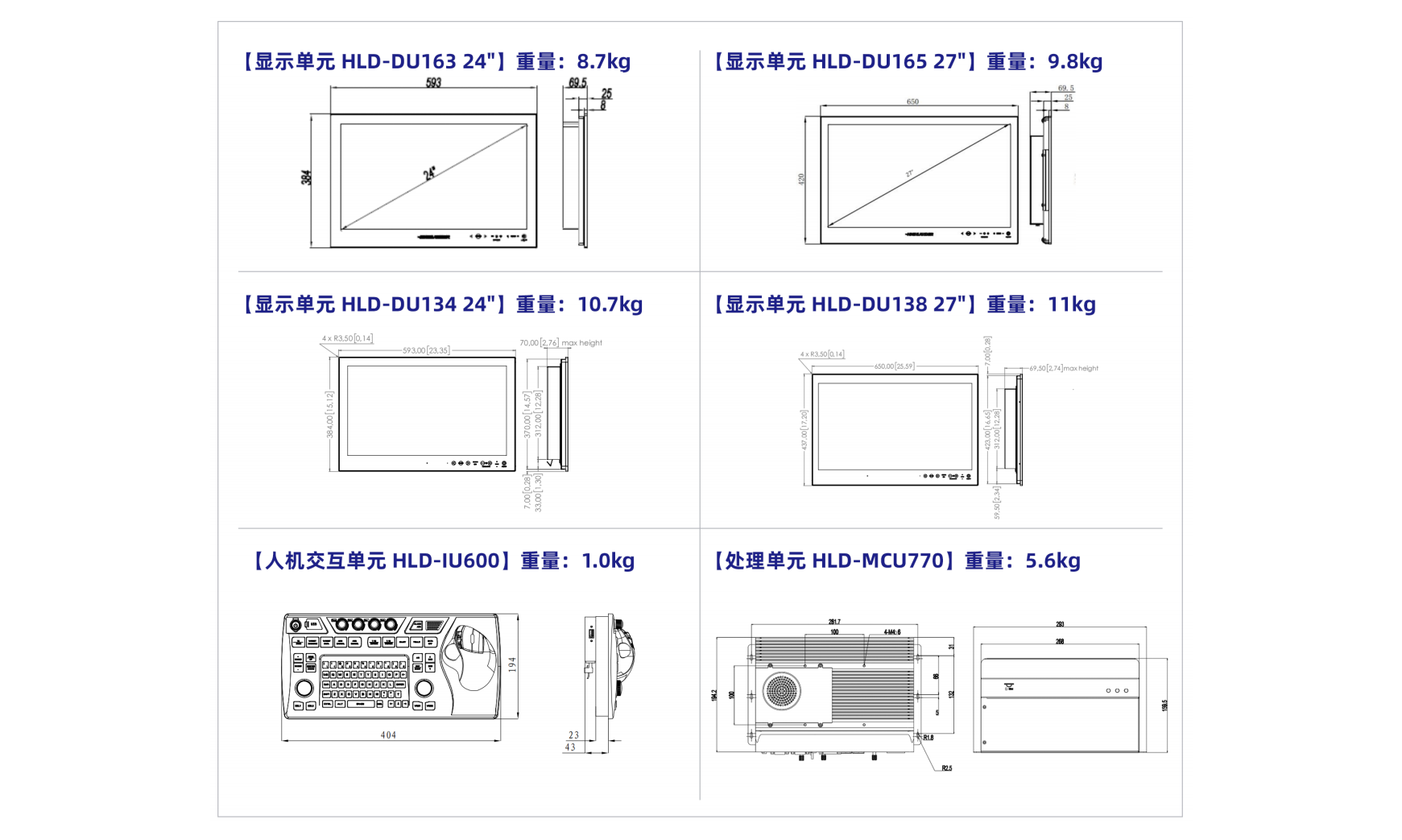

尺寸图
