概述

海底观测网是具备从岸站到深远海底的系统化高速通讯与供电的海底原位观测网络，经过国际海底网十余年实际业务化运行检验，证明具有高可靠性和实用性，目前已实现国产化并具有完全自主产权。

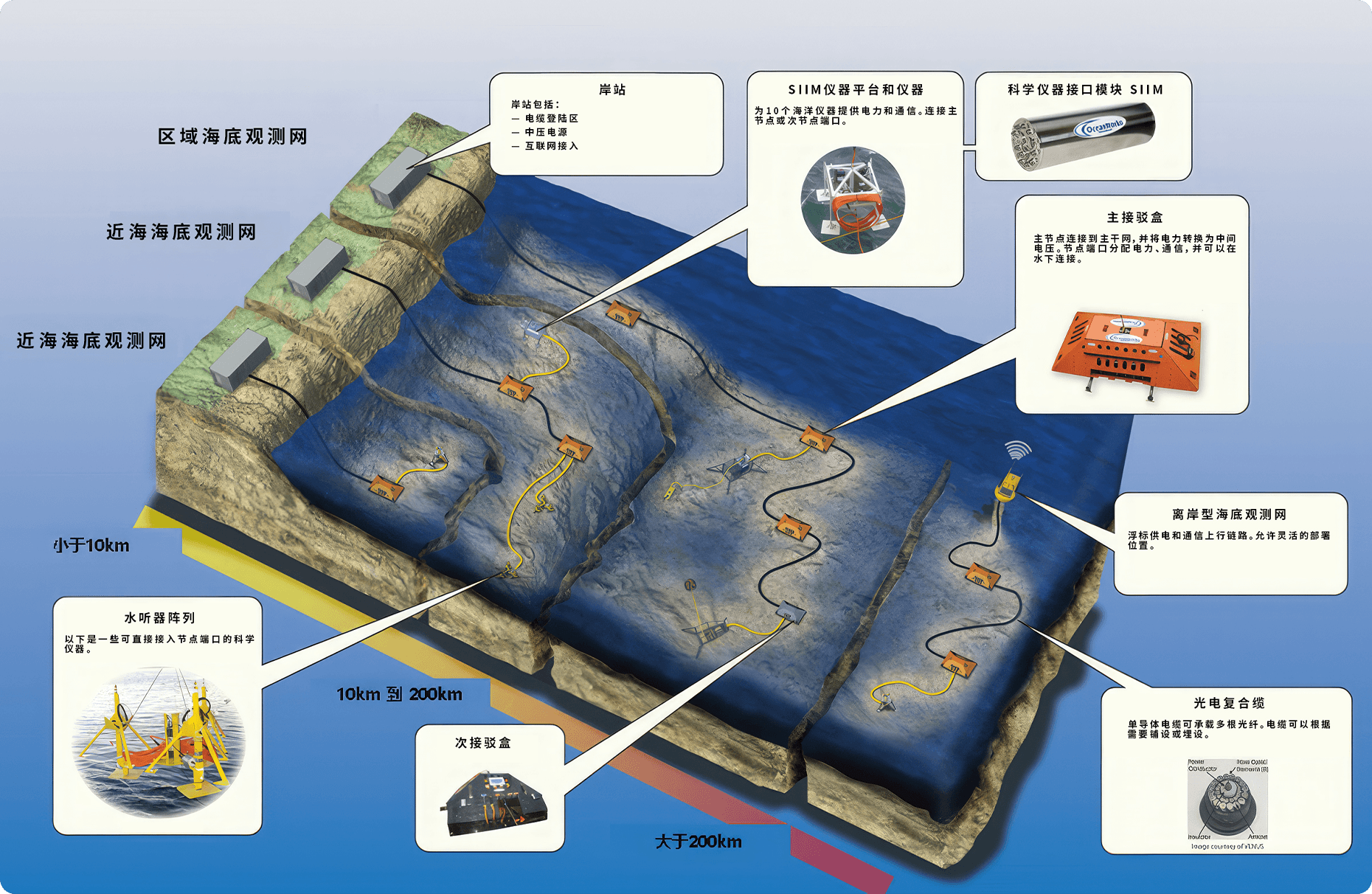

海底观测网由岸站、主节点、次节点、SIIM (仪器接口模块) 和科学仪器设备组成，利用有缆观测网阵对某些水域进行长时间、不间断的多参数、大范围监测，为水下安防、海上石油天然气开发、科学研究以及其它海洋应用提供科学数据。

三大观测网

近岸观测网

离海岸较近的小型观测网

可通过小型船只布放，采用普通电信电缆或轻型电缆，可支持节点附近 10-50 套仪器工作。

近海观测网

多节点组成的中型观测网

可呈线型、树形或环形布设；节点为仪器提供供电与通信，仪器距次节点不超过10km。

区域观测网

大区域范围布设的观测网

可呈线型、树形或环形布设；各节点稳定提供供电与通信，仪器距次节点不超过10km。

核心设备亮点

NODE-3000主接驳盒

最多可连接6台设备/SIIM，4路接口可软件切换375V大功率或12V-48V低压供电；配备智能断路器与线路绝缘监测仪，端口异常自动断电隔离，核心部件冗余设计。

MVC-3000中压转换器

适配远距离水下供电，具备过压保护、宽压输入与自动启动功能，变载荷响应毫秒级；含线路绝缘监测，可告警并可控关机，避免杂散电流腐蚀。

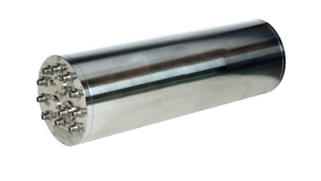

SIIM-3000SC仪器接口模块

提供10个软件可配置接口（8路低压12-48V、2路高压375V），支持以太网/多串口协议，端口独立供电、绝缘监测；无需回收设备即可完成仪器更换与新增。

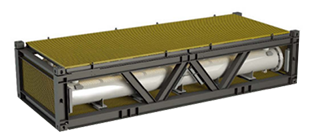

UPS-3000SC不间断电源

工作深度达3000米，配置150千瓦时冗余电池组，具备智能监控与充电功能；关键组件冗余设计，断电可持续供电，设计寿命25年，电池保养周期5-10年。

经典案例

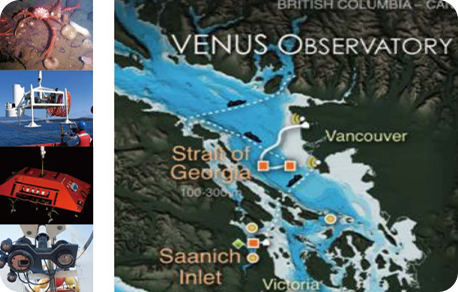

加拿大VENUS项目

为加拿大维多利亚大学打造的海底永久观测设施，设计寿命20年；含3个主节点、7个SIIM模块，工作水深350m，节点距岸30-40km，2006年起持续提供实时观测数据。

20 年

设计寿命

7 个

SIIM模块

350 米

工作水深

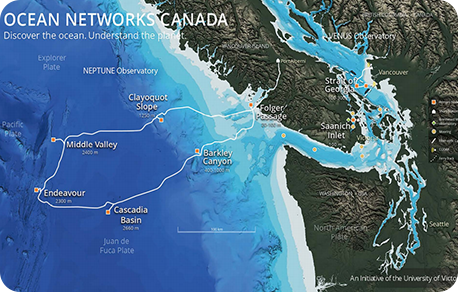

加拿大NEPTUNE项目

全球首个区域性海底观测网，电缆环路总长800km，含5个主节点；海兰信提供14台可配置接驳盒，单台支持10台传感器、10kW电源管理，适配3000m水深作业。

800 km

电缆环路总长

14 台

海兰信提供14台可配置接驳盒

技术优势

全链路冗余

供电、通信、核心控制三重保障，系统稳定性强

深海适配

设备支持3000m水深，钛合金耐压舱+双O形圈密封

柔性适配

SIIM端口软件可配置，无需回收即可扩容升级设备

长寿命低运维

核心设备设计寿命20-25年，维护周期长

国际验证

深度参与全球标杆项目，技术成熟可靠

应用领域

应用范围涵盖军事、科学研究、海底地震监测、海上石油天然气以及其它海洋应用领域，可提供包括海底系统工程方案设计、工程施工、设备制造以及项目管理等服务。
