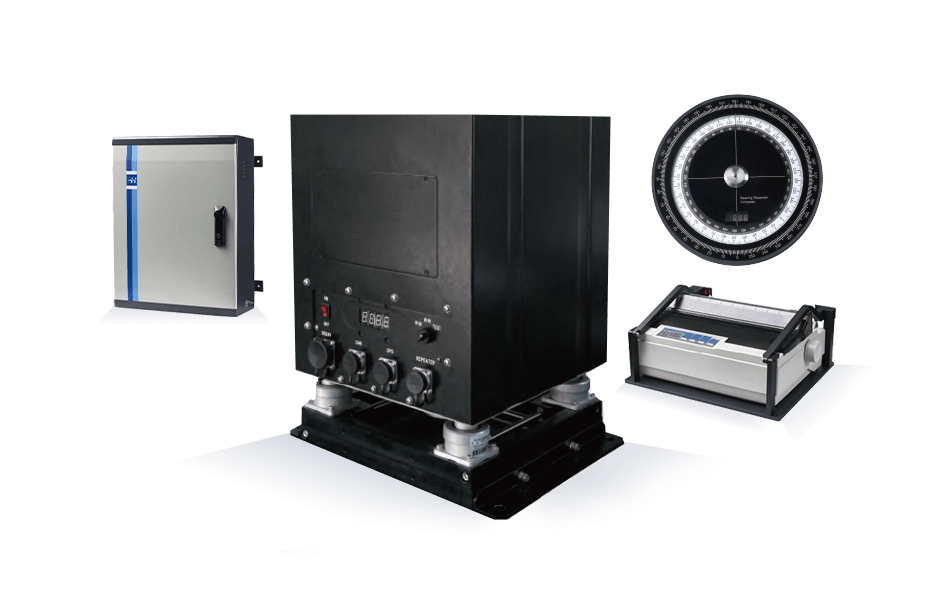

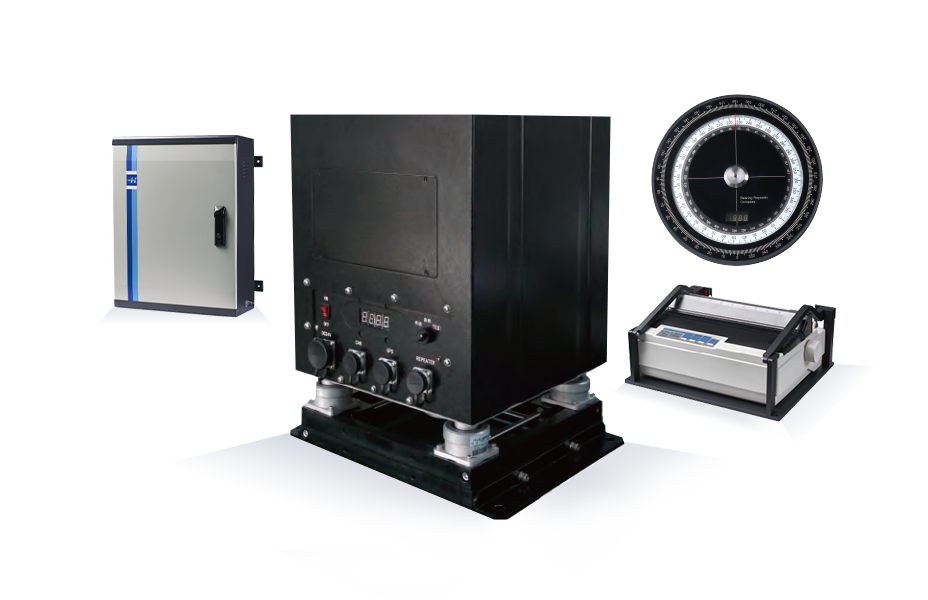

船用陀螺罗经 HLD-GC 100-海兰信

产品概述

HLD-GC 100型船用陀螺罗经是由海兰信与中船重工455厂合作，在前期产品十余年实船使用经验的基础上，按照IMO最新规范全新设计的数字化产品，产品是国内首款满足国际标准ISO 8728-1997并取得CCS型式认可证书的电罗经。

产品特点

满足国际标准规范

HLD-GC 100罗经系统完全符合IEC 60945通用标准ISO 8728-1997专用标准要求。

全数字化设计

采用数字伺服控制方式，首向精度达到±0.25° * secΦ。输入输出接口均满足IEC 61162-1标准。自动补偿纬度误差和速度误差。

稳定时间短

采用惯性导航器件组合，主罗经上电时初始启动位置自动预设为当地磁北方向，大大缩短了主罗经的稳定时间，静态稳定时间小于2.5h。

动态精度高

采用独特的减振设计和动态摇摆补偿技术,提高了罗经系统的动态性能，动态精度误差不超过±1°* secΦ。

多种应用模式

采用模块化设计，各部件可灵活组合，应用类型分为:紧凑型、标准型和冗余型。

安装维护方便

主罗经体积小(380*310*452mm)、重量轻(24Kg)、可通过软件修正安装基线偏差,降低了主罗经的安装要求。无需每年上船检修,仅需在主罗经到寿命之前更换陀螺球。

技术参数

主罗经

主罗经（光纤罗经）TF601

主罗经（光纤罗经）TF605

分配单元

操作单元

电源单元

航向打印机

舵机舱分罗经

方位分罗经

操舵分罗经

数字分显示器

主罗经

外形尺寸(LxWxH): 380322454mm	重量(约): 27.4kg	IP: IP22
安装方式: 桌面	输入电压： DC24V	功耗：＜60W
首向精度: 0.25° * secΦ	动态精度: 1.0° * secΦ	稳定点误差： 0.75° * secΦ
稳定时间: <2.5h	陀螺球寿命: 20000h

主罗经（光纤罗经）TF601

外形尺寸(LxWxH): 270212140mm	重量(约): ≤7.2kg（标准版）	供电电压: 18-36V（DC）
工作温度: -40℃~65℃	存储温度: -50℃~80℃	功耗: ≤20W
材料: 铝合金	航向精度: ≤0.1°	纵横摇精度: ≤0.01°
外部辅助信息: GPS&BDS	启动时间: ≤5s	对准时间: ≤10min

主罗经（光纤罗经）TF605

外形尺寸(LxWxH): 270212140mm	重量(约): ≤7.2kg（标准版）	供电电压: 18-36V（DC）
工作温度: -40℃~65℃	存储温度: -50℃~80℃	功耗: ≤20W
材料: 铝合金	航向精度: ≤0.5°	纵横摇精度: ≤0.02°
外部辅助信息: GPS&BDS	启动时间: ≤5s	对准时间: ≤10min

分配单元

外形尺寸(LxWxH):

425*360*187mm

重量(约):

9.2kg

IP:

IP22

安装方式:

壁挂

输入电压：

DC 24V

功耗：

＜10W

技术指标：

8路IEC 61162-1标准航向输出，频率1/10/50Hz可调

8路数字分罗经接口

4路故障触点信号输入

4路故障触点信号输出

支持GPS/DGPS、串口航向源、磁罗经信号输入

串口输入信号波特率自适应

操作单元

外形尺寸(LxWxH):

96*193*54mm

重量(约):

2.74kg

IP:

IP22

安装方式:

嵌入

输入电压：

DC 24V

功耗：

＜5W

技术指标：

航向管理

声光报警

照明亮度可调整

CAN总线通讯

电源单元

外形尺寸(LxWxH):

330*220*120mm

重量(约):

4.2kg

IP:

IP22

安装方式:

壁挂

输入电压：

AC110/220V,DC24V

功耗：

＜300W

技术指标：

交直流电源输入无缝切换

输入输出隔离

电源故障触点输出

航向打印机

外形尺寸(LxWxH): 390325115mm	重量(约): 10kg	IP: IP22
安装方式: 桌面	输入电压： AC 220V	功耗：＜25W
技术指标： RS232通讯

舵机舱分罗经

外形尺寸(LxWxH):

222*222*58mm

重量(约):

2.8kg

IP:

IP44

安装方式:

桌面

输入电压：

DC 24V

功耗：

＜6W

技术指标：

精度:0.1°

单盘模拟显示及数字显示

波特率可配置

标准IEC 61162-1输入接口

手动校零

亮度可调

方位分罗经

外形尺寸(LxWxH):

Φ245*180(H)

重量(约):

10.5kg

IP:

IP56

安装方式:

桌面

输入电压：

DC 24V

功耗：

＜6W

技术指标：

精度:0.1°

单盘模拟显示及数字显示

波特率可配置

标准IEC 61162-1输入接口

手动校零

亮度可调

可加装方位圈

操舵分罗经

外形尺寸(LxWxH):

222*222*57mm

重量(约):

3kg

IP:

IP22

安装方式:

嵌入

输入电压：

DC 24V

功耗：

＜10W

技术指标：

精度:0.1°

双盘模拟显示及数字显示

波特率可配置

标准IEC 61162-1输入接口

手动校零

亮度可调

数字分显示器

外形尺寸(LxWxH):

144*144*49mm

重量(约):

1kg

IP:

IP22

安装方式:

嵌入、桌面、壁挂

输入电压：

DC 24V

功耗：

＜5W

技术指标：

多功能数字显示

波特率自适应

标准IEC 61162-1输入接口

可显示航向、转向率、水深、速度、里程、风速风向、舵角、经纬度

产品配置

标配

主罗经： 4201	分配单元： 4202	操作单元： 4204
电源单元： 4203

选配

航向打印机： 4205	方位分罗经： 4210	舵机舱分罗经： 4211
操舵分罗经： HLD-RP200	数字分显示器： HLD-MD100	信号分配器(1分16/2分8)： HLD-DU220
回转速率表： HLD-ROT 100

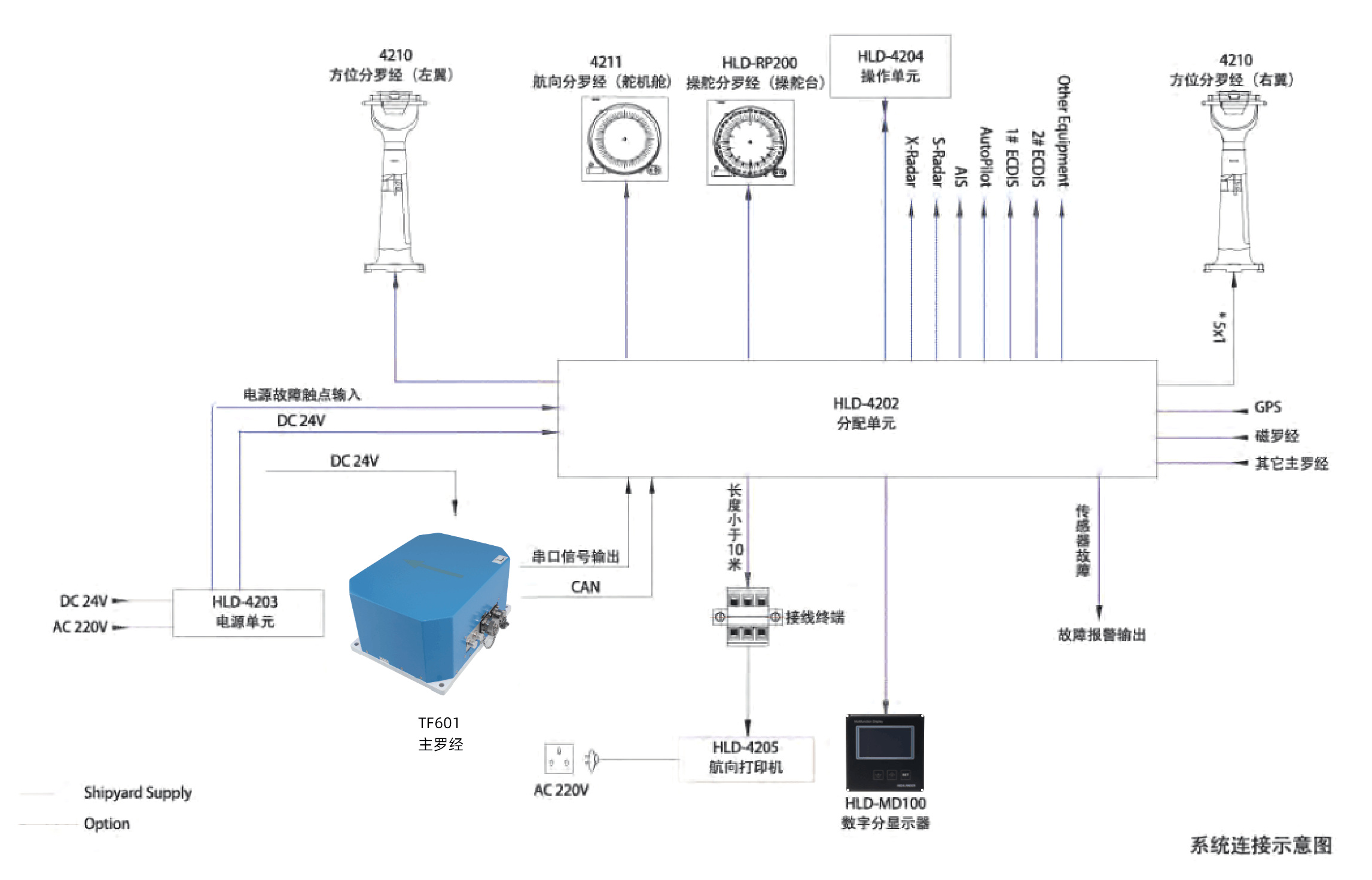

产品系统图
