产品概述

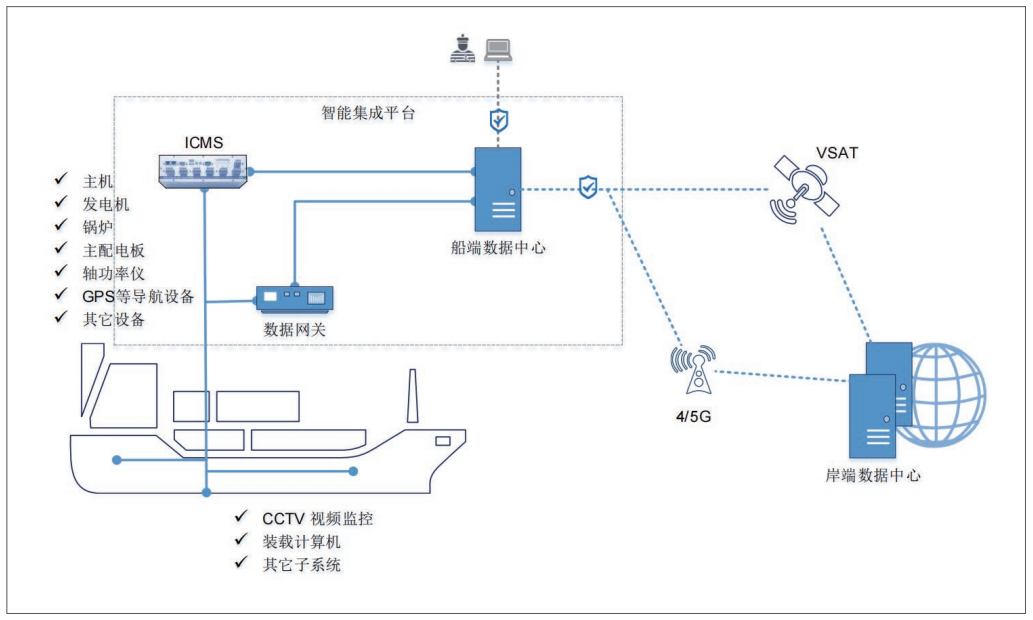

A.总体架构

智能集成平台系统包含船舶局域网，数据采集子系统，以及设备运行监控子系统。

船舶局域网提供高效的网络环境，通过防火墙与VSAT、4/5G系统相连接，提供安全的船岸通讯。

系统通过ICMS系统和数据网关等设备进行数据采集。支持主机、发电机、轴带发电机、锅炉、主配电板、综合控制与监测系统、轴功率仪、CCTV、AIS、GPS等导航系统、装载计算机等。

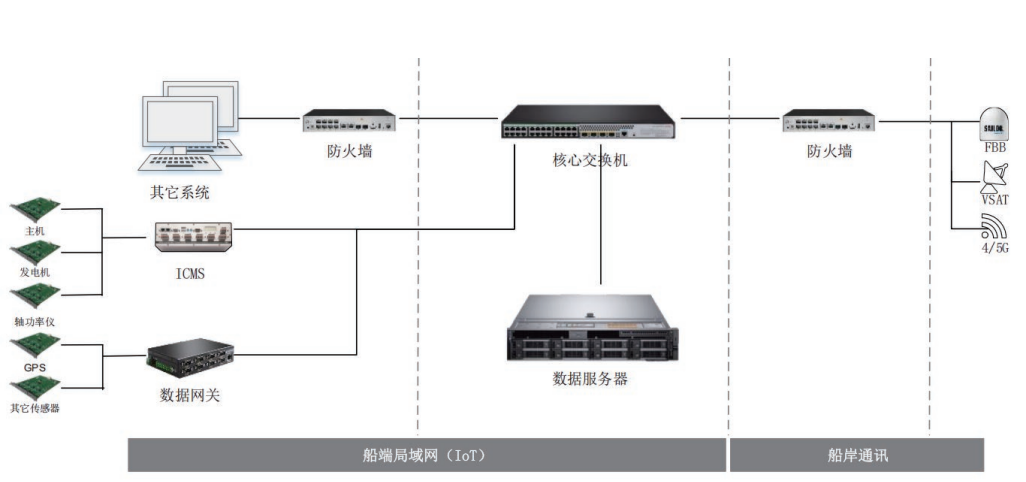

B. 网络平台

智能集成平台的网络由核心交换机、防火墙以及数据服务器组成，结合数据网关设备，能够接入不同设备，自动采集数据；能够连通VSAT系统，通过防火墙和数据加密技术，为船岸数据传输提供安全的数据链路。

系统支持双冗余网络的拓展升级，升级后可实现单点故障不影响整体业务的正常运行，保障业务的连续性。

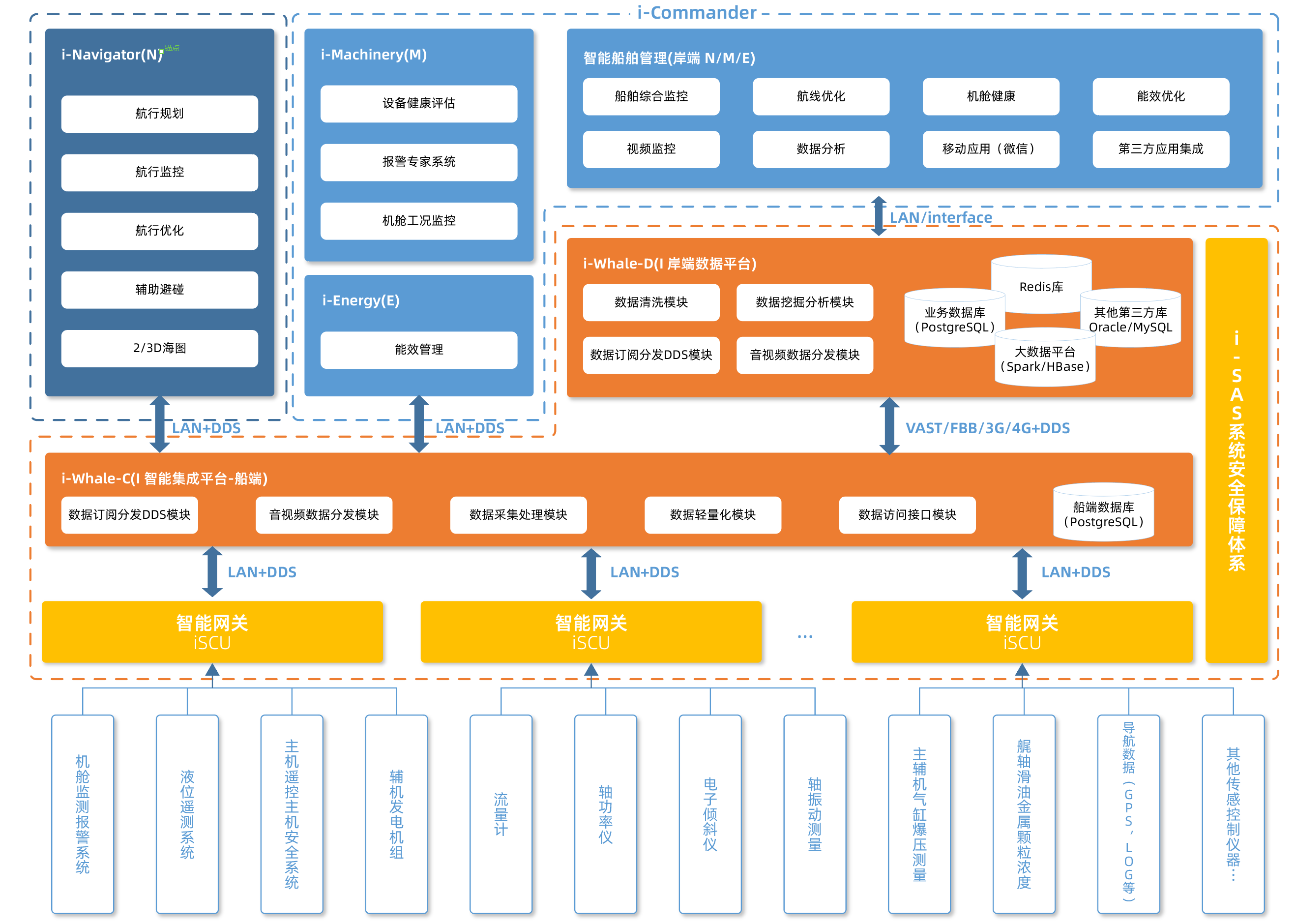

C.系统应用

·集成平台采用开放式平台架构，结合微服务技术，兼容多种数据库(Oracle、MySQL、PostgreSQL),能够很好的支持功能扩展和分布式部署。

·系统采用先进的模块化设计，包括数据采集模块、数据处理模块、数据监控模块、船岸数据传输模块等。

·系统提供设备工况实时监控功能，支持单点登录(SSO),使系统使用更安全。

·系统支持中英文操作，满足当前用户的使用习惯。

·系统支持数据的加密传输。

·支持与第三方系统进行集成，兼容多种数据接口协议：

数据处理

系统通过扩展采集模块，能够支持大量设备工况的并行采集，并对数据进行标准化处理。

·支持对设备工况信息进行秒级数据采集。

·支持数据清洗，数据标准化，并定期评估数据质量(包括数据的连续性、完整性、合理性等)。

·可根据实际网络带宽情况调节船岸传输频率，最小粒度支持秒级。

·支持历史数据的断点补传。

·支持数据的轻量化和加密处理，数据轻量化实现每秒数据压缩率小于5%;每5分钟数据压缩率小于1%。

·以1000个秒级模拟量数据估算，船岸同步实时数据和历史数据，每年可节省存储容量和船岸传输带宽约1.6TB。

·船端数据中心保存2年热数据，可自动循环存储；回岸数据将被永久保存。

设备监控

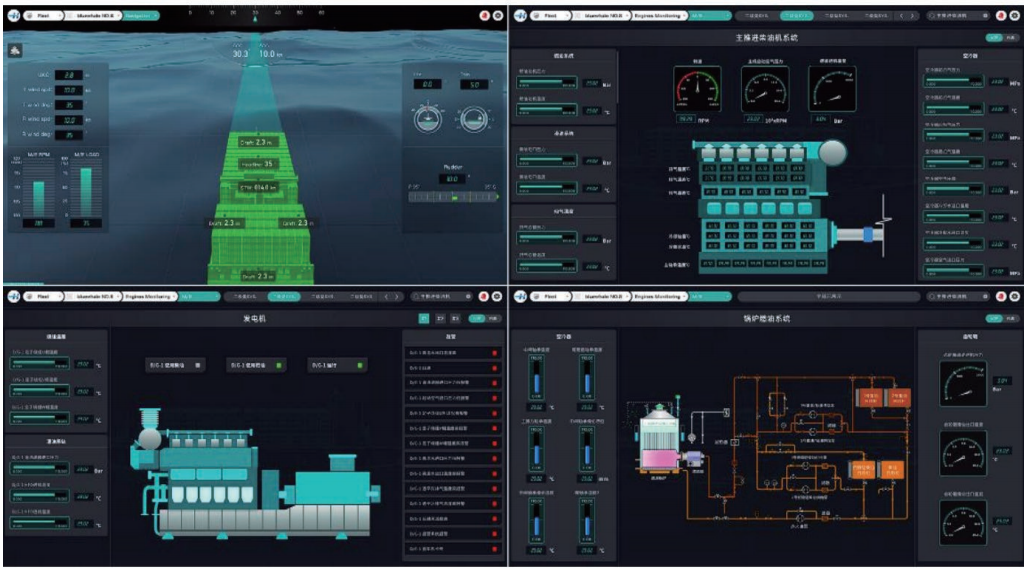

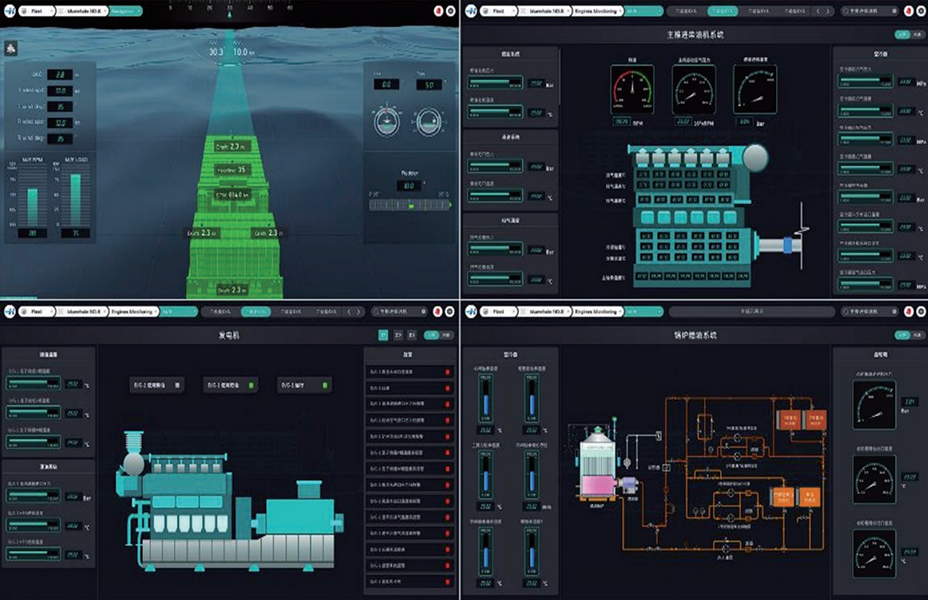

系统采用MIMIC、仪表盘等可视化的展现形式，支持中英文，能够实时监控船舶航行情况，以及设备的运行工况，并提供客户认可的定制化显示页面。

产品配置

硬件配置

数据采集单元：

支持I/O、A/D、CAN、MODBUS RTU/TCP、NMEA0183、OPC-UA等接口的数据采集

防火墙:

入侵监测和防御、防病毒、防泄露、防DDOS、反垃圾邮件、VPN、日志审计、带多链路切换模块

核心交换机:

全千兆，24口

数据服务器:

10核CPU,32G内存，480G*3硬盘

软件配置

智能集成平台系统(HLD-DIP600)：
