HLD-AS 200 A级船用自动识别系统-海兰信

产品概述

该设备为Class A级船载AIS自动识别系统，支持DC24V供电，采用GMSK调制方式，工作频率覆盖156.025MHz～162.025MHz，具备AIS发射、AIS接收及DSC接收能力。设备集成多系统定位模块，支持BDS与GPS接收，可实现船舶动态信息的稳定采集、传输与显示。系统提供BAM报警、PILOT PLUG引航员接口、ECDIS、LONG RANGE、DGNSS及多路传感器数据输入输出接口，便于与船载导航、报警及海图系统联动。配备7寸或10.1寸MKD显示器，支持简体中文、繁体中文和英文显示，满足船舶航行、监管、避碰及信息交互等多场景应用需求。

产品特点

触控与按键双模操作

A级船舶自动识别系统具有触摸和按键两种操作方式

全设备互联互通

具有ECDIS,远程，BAM,多功能传感器等接口，很好的兼容电子海图，雷达等其他船用电子设备

人性化LED交互界面

简洁人性化的操作界面与多功能彩色LED相结合

双模高精度差分定位

支持高精度定位支持BDS,GPS高精度定位，并能外接差分数据，实现差分定位。

多维度智能避碰预警

多种智能报警，实时提供避碰信息

全面IMO标准合规

按最新的国际规范和标准设计及生产符合IMO MSC.302(87),ITU-R M.1371-5,IEC 62288,IEC 61993-2 2018和IEC 60945等标准

三种AIS自主发射模式

AIS发射分为自主、指配、轮询三种发射模式

双向AIS数据交互

能够接收AIS目标和发送本船有关的静动态参数及相关航行数据

50NM全景雷达叠加

AIS雷达盘能切换不同视角显示以本船为中心的50NM内的AIS目标

双源UTC精准时隙同步

时隙同步采用内置GNSS接收机或外置定位传感器作为UTC主要来源，也可使用接收到的基站或移动台发送的消息，同步时隙

多传感器融合接入

可接入GNSS定位源、计程仪、罗经、转向率指示器等多种类传感器

19项BIIT智能自检报警

有BIIT自检和设备故障、位置丢失、艏向丢失等19报警提示

远程DCS一键区域配置

区域设置支持接收基站发送的消息22或DCS远程消息设置，也可以通过船载系统或手动在MKD中输入设置系统的接收和发射

技术参数

电源： DC24V	等级： Class A	带宽： 25KHz
调制方式： GMSK	比特率： 9600bps	工作频率： 156.025MHz～162.025MHz
AIS发射频道/频率： AIS1(CH87B)：161.975MHz AIS2(CH88B)：162.025MHz	AIS接收频道/频率： AIS1(CH87B)：161.975MHz AIS2(CH88B)：162.025MHz	DSC接收频道： 70/156.525MHz
接收灵敏度：优于-107dBm	频率误差： <±500Hz	发射功率： 1W/12.5W
多系统定位模块接收频率： BDS：B1I：1561.098MHz GPS：L1：1575.42MHz	对外数据接口： BAM报警接口 PILOT PLUG引航员接口数据输出接口：3路 ECDIS：双向数据接口 LONG RANGE：双向数据接口 DGNSS差分数据接口传感器数据输入接口：3路	MKD显示器： 7寸或10.1寸可选显示语言：简体中文、繁体中文、英文
符合的标准规范： IEC 61993-2 2018，R-REC-M.1371-5-2014，《国内航行海船法定检验技术规则》，IMO MSC.74(69)， IMO MSC.302(87)，IEC 62923-1，IEC 62923-2，IEC 62288-2021，IEC61162-1，IEC61162-2，IEC60945

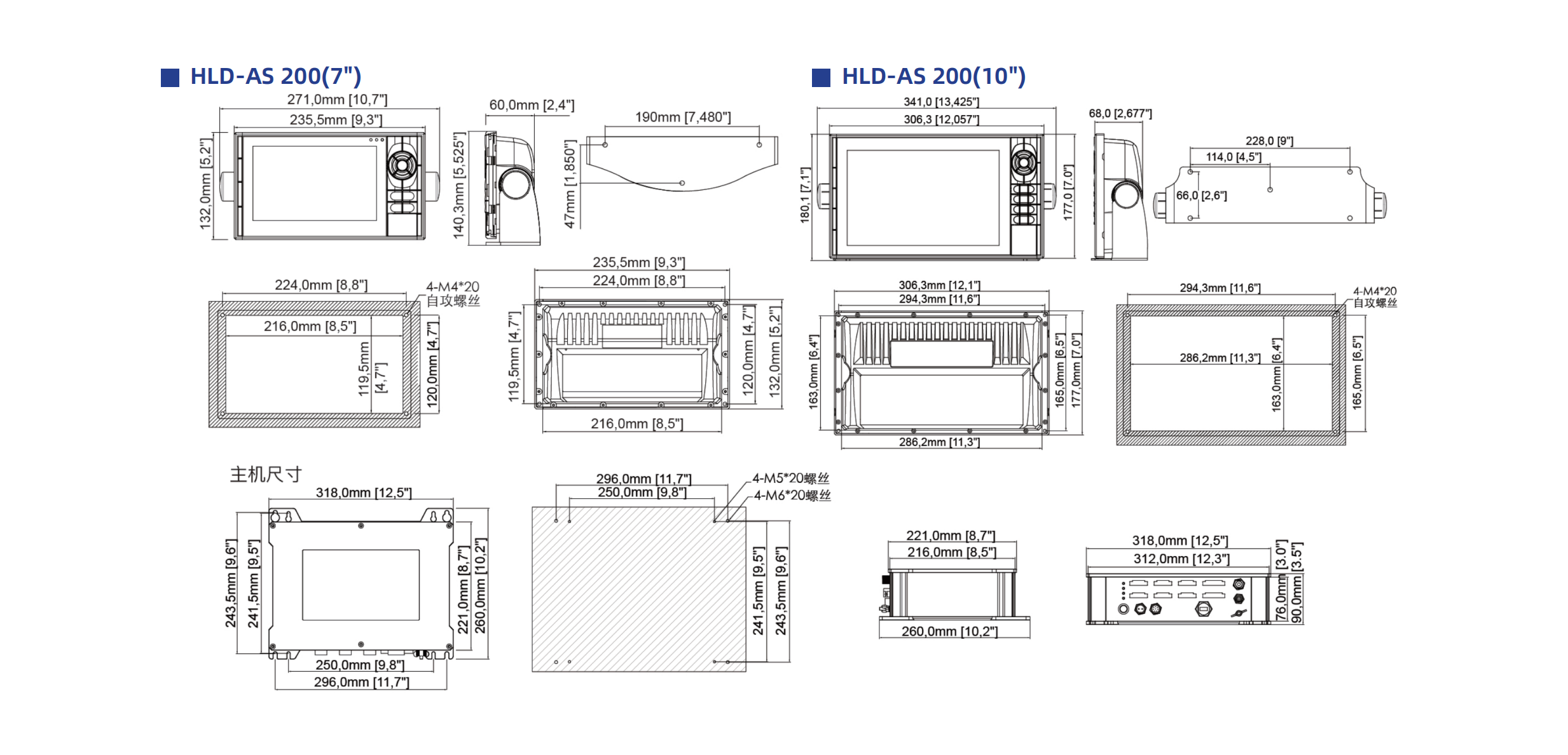

尺寸图
