产品概述

舵角指示系统(Rudder Angle Indication System，RAIS)用于显示船舶舵叶方向与角度。其工作原理是通过舵角发送单元将舵叶的角度信号转换为电信号，传输至连接分配单元，由连接分配单元将舵角信息分别传输到各个需要显示舵角的地方，再由带有指针的指示单元把舵角和方向表示出来。通常在船舶的舵机舱、机舱集控室、驾驶室、两舷等处需安装舵角指示单元。HLD-RAIS 100是一种全新设计的全数字化的舵角指示系统，它将舵角信息全部转换为标准的IEC 61162语句并在模块间进行传输，符合IMO相关规范。可安装在各种客船和货船上，为船员提示当前舵角角度及方向，有助于船员进行操舵。

产品特点

全数字化设计

全数字化设计，各模块间使用标准的IEC 61162语句进行通讯，抗干扰能力强，可靠性高

配置灵活

配置灵活，可满足集装箱船、散货船、工作船、游艇、渔船等各种船型的需求，适合于单舵、双舵等系统

精度高

指示精度高，响应速度快

外形美观

外形小巧美观、夜视效果良好，支持仪表面板定制化

安装快捷

独创在线标定矫正技术，安装调试简单快捷

支持自调光

调光支持自调光、远程调光或群组调光

自动切换

同时连接主电源及应急电源，并可自动切换，系统异常能够给出视觉及触点报警，符合IMO新规范A.1021要求

舵角输出

可向VDR或其他设备提供舵角信息及自身工作状态

技术参数

系统参数

性能满足： ISO 20673-2007、IMO Resolution A.1021、MSC64 (67)等标准	EMC/EMI标准： IEC 60945 ed4.0:2002	电源输入：主电源AC110/220V,50Hz和应急电源DC24V两路输入,自动切换;功耗<30W
设备信息语言：英文	接口：系统可同时连接8个舵角指示单元;提供2路状态信息输出接口用于连接VDR或其他设备; 提供1路干触点输出接口对外提供系统异常报警	量程范围： ±35度;±45度;±65度，刻度盘最小刻度为1度
指示精度：高于0.5度	指针阻尼时间：小于3秒

产品配置

舵角发送单元

型号： HLD-RTU100	外形安装尺寸/mm(LXWXH)： 188x120x80	重量/kg(约)： 4
安装方式：壁挂式	备注： IP56

连接分配单元

型号： HLD-CDU100	外形安装尺寸/mm(LXWXH)： 340x235x120	重量/kg(约)： 8
安装方式：平面式	备注： IP22

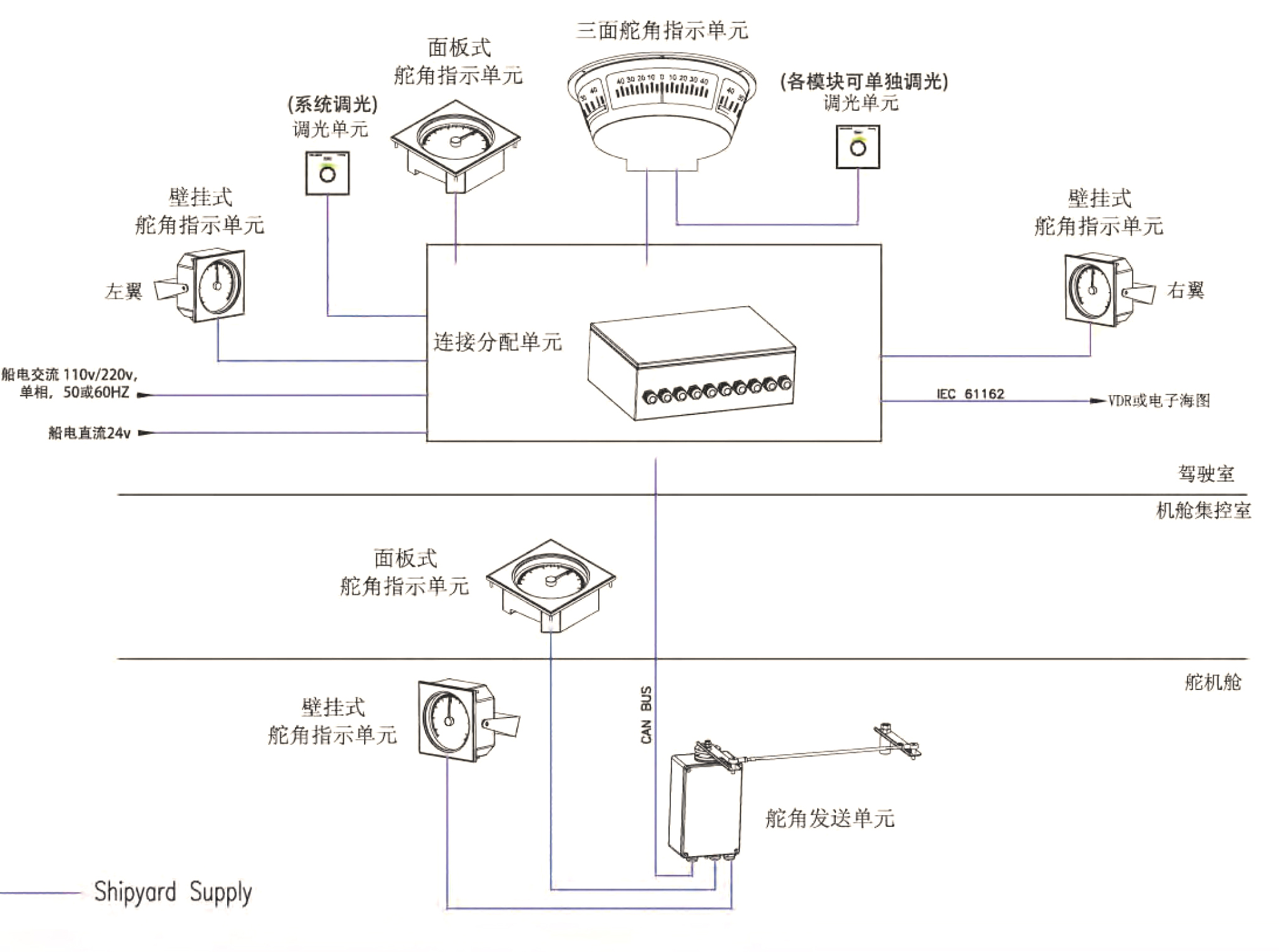

产品系统图

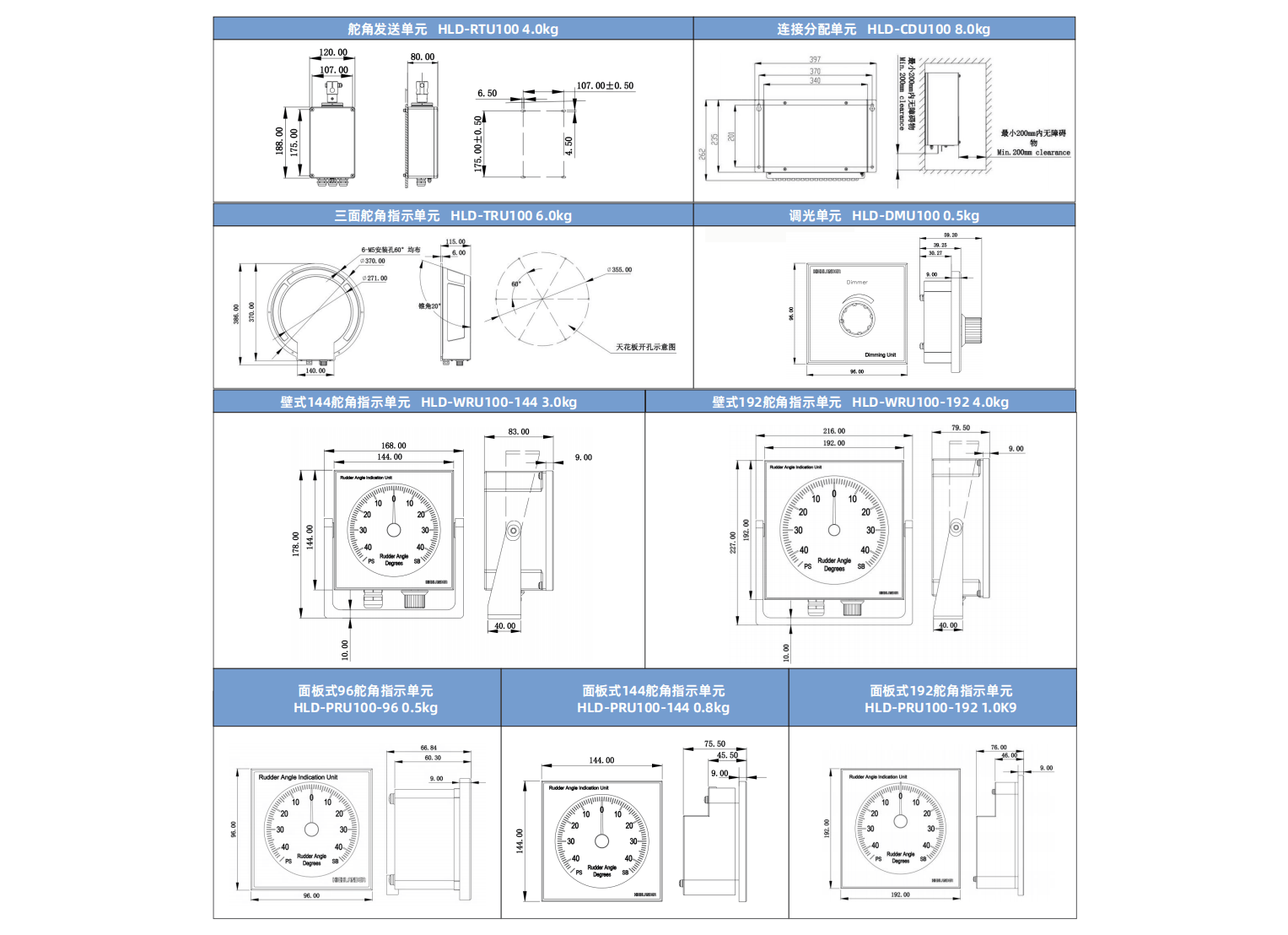

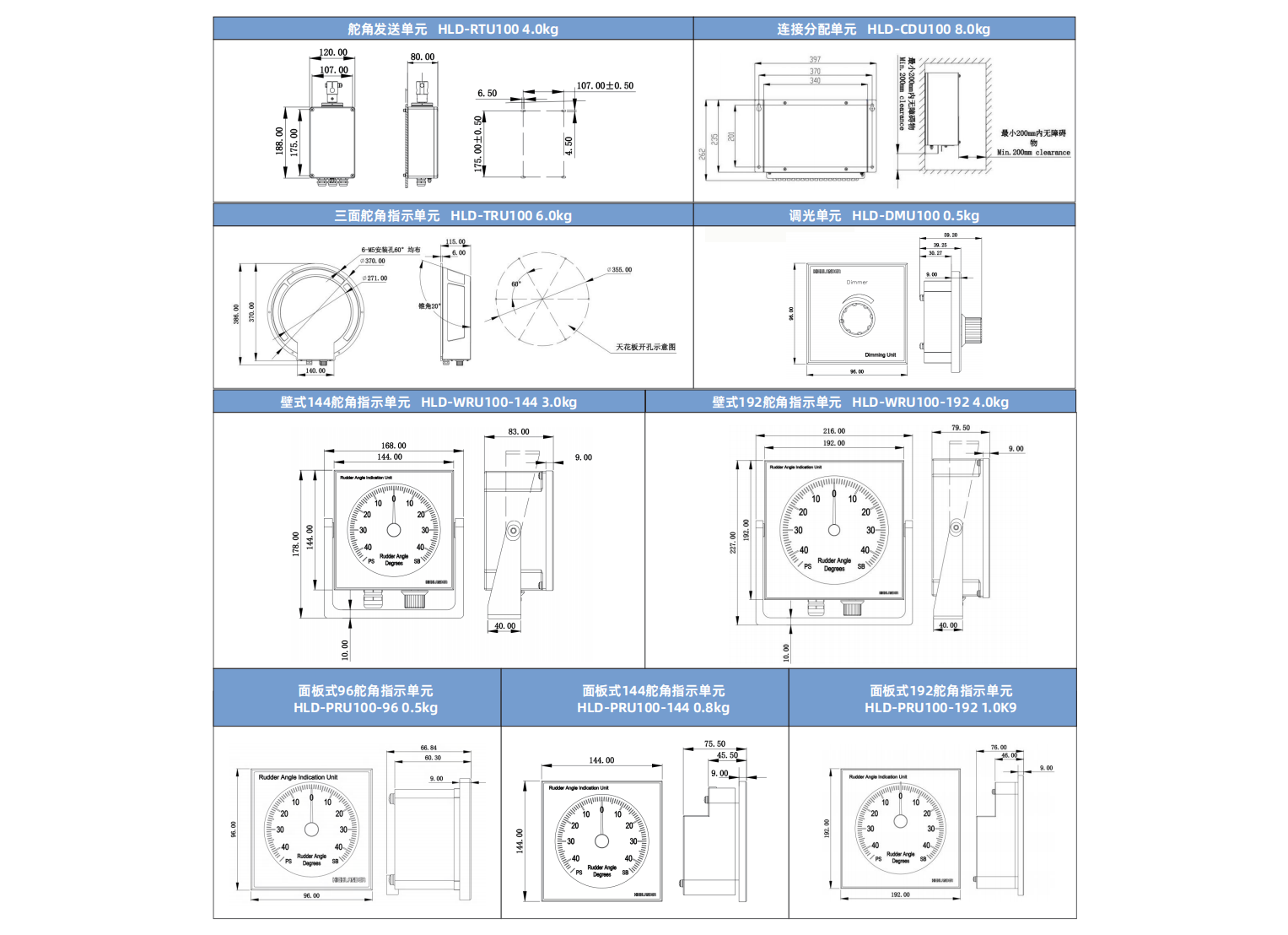

尺寸图
